Traitement de l'eau brut mécanique d'écran de râteau d'écran de barre de rendement élevé de la Chine dans le traitement des eaux résiduaires
Brève introduction
Situé dans Yixing, une ville avancée et belle de province de Jiangsu, Chine, Longdai Co., Ltd est un fournisseur d'installation de fabrication d'industrie pétrochimique spécialisé dans la recherche et développement indépendante &integrating de traitement environnementale, la conception, la fabrication générale d'équipement de protection de l'environnement se contractante et, et l'approvisionnement matériel approprié.
Paramètres
|
Paramètre Type |
SL-2500 | SL-3500 | SL-4000 | SL-4500 |
| Largeur X (millimètres) d'équipement | 2500 | 3500 | 4000 | 4500 |
| Largeur de la Manche (millimètres) | X+100 | X+100 | X+100 | X+100 |
| Largeur de barre (millimètres) | X-140 | X-140 | X-140 | X-140 |
| L'espace des barres (millimètres) | 40-150 | 40-150 | 40-150 | 40-150 |
| Angle d'installation | 70-80 | 70-80 | 70-80 | 70-80 |
| Vitesse (m/min) | ≈3 | ≈3 | ≈3 | ≈3 |
| Puissance de moteur (kilowatts) | 1.1-2.2 | 1.1-2.2 | 2.2-3.0 | 2.2-3.0 |
Application
L'équipement peut arbitrairement ajuster l'intervalle d'opération de l'équipement selon les besoins des utilisateurs de réaliser l'opération périodique ; il peut être automatiquement commandé selon la différence de niveau liquide entre l'avant et l'arrière de la grille ; et il a une fonction de commande manuelle pour faciliter l'entretien. Les utilisateurs peuvent choisir arbitrairement selon les différents besoins de travail. En raison de la conception structurelle raisonnable de l'équipement, il a une capacité forte d'auto-purification quand l'équipement fonctionne, et il n'y aura aucun blocage, ainsi la charge de travail quotidienne d'entretien est très petite.
Principe de structure et de fonctionnement

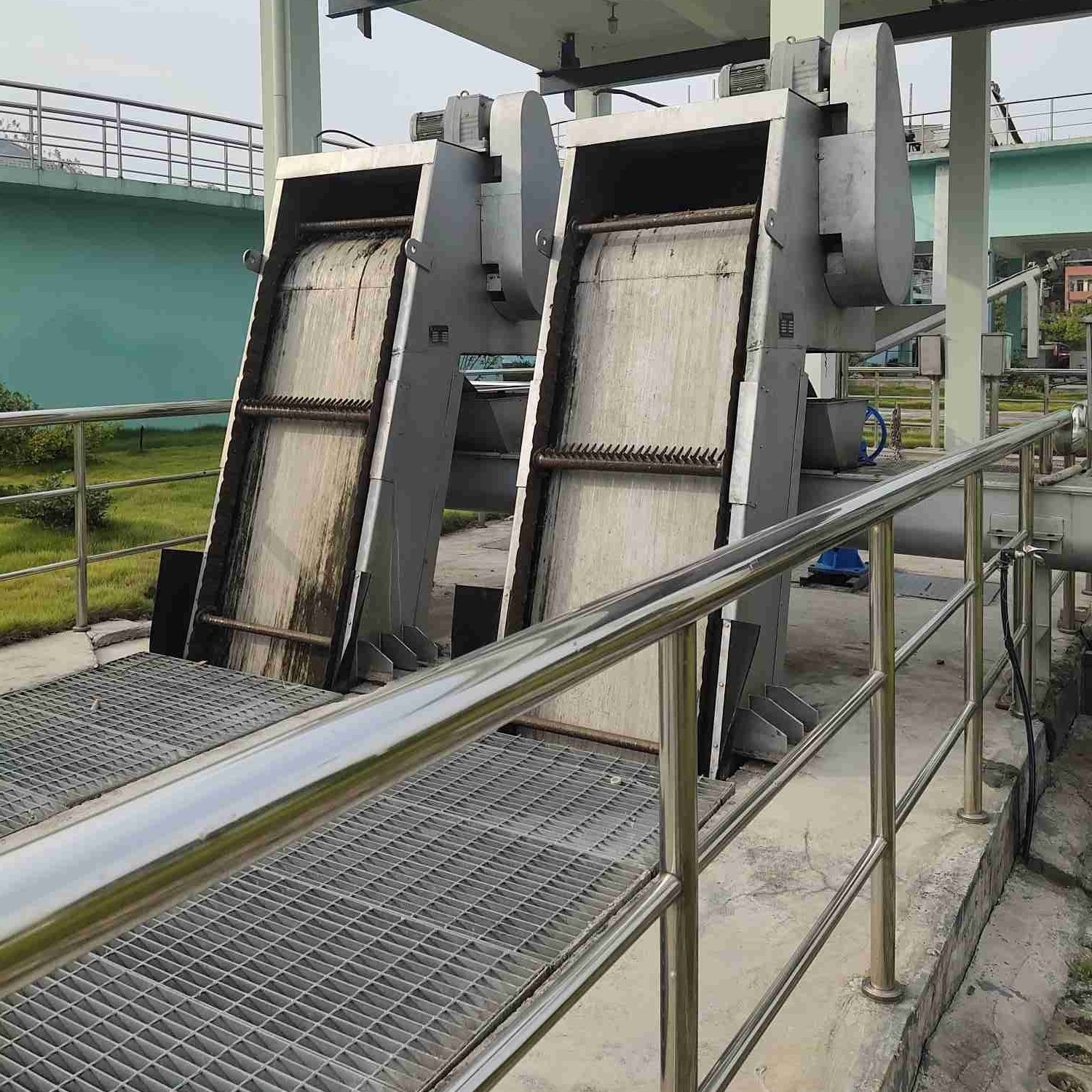

L'équipement adopte un type de retraite et un type à chaînes rotatoire. La surface de grille de l'eau se compose de plat denté de râteau et de barre fixe. Quand les eaux d'égout traversent, les débris plus grands que l'espace de barre sont arrêtés, et les dents de râteau du plat denté de râteau pénètrent l'espace de la barre. Quand le dispositif d'entraînement conduit la chaîne de traction pour faire un mouvement rotatoire, les dents de râteau apportent les débris emprisonnés sur la surface de grille du fond pour compléter au débouché de scories. Quand les dents de râteau tournent de haut en bas, les débris se fondent sur la gravité pour se déplacer seule et tombent dans le convoyeur du port de décharge, et puis pour être transportés ou plus loin traités.
Caractéristiques principales
1. Le dispositif d'entraînement est directement conduit par une roue cycloidal de goupille ou un moteur hélicoïdal de réducteur de vitesse, qui a les caractéristiques de la structure à faible bruit et compacte et de l'opération stable ;
2. Les dents de râteau sont de type oblique d'astuce et sont soudées dans une totalité avec l'axe horizontal, qui peut prendre de grands déchets et articles divers ;
3. Le support est une structure intégrale de cadre, avec la rigidité forte, l'installation facile et les travaux d'entretien moins quotidiens ;
4. Il est facile utiliser l'équipement, et le fonctionnement de l'équipement peut être localement directement commandé/à distance ;
5. Afin d'empêcher la surcharge accidentelle, il est équipé de la double protection du fusible mécanique et de la surintensité pour rendre l'opération d'équipement sûre et fiable ;
6. Un gril secondaire est placé au fond. Quand le râteau denté se tourne de derrière du gril principal vers la partie antérieure, le gril secondaire est automatiquement attaché au gril principal pour empêcher l'écoulement de l'eau de se mettre et de couler en court-circuit dans le débris flottant.
Diagramme d'écoulement d'eau
|
Paramètres Type |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | ||
| Profondeur d'eau d'origine (m) | 3,0 | |||||
| Vitesse de l'eau (m/s) | 1,0 | |||||
| L'espace (millimètres) | 40 | Écoulement d'eau (³ /s de m) | 5,66 | 6,87 | 8,06 | 8,26 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | ||
Diagramme d'ensemble et d'installation
1. Écran inférieur de la cloison 8.Bar de scories du dispositif 7. d'entraînement du dispositif 6. de guide du support 5. de déchets du support 4. du râteau 3. de dent du bâti 2. de moteur
