Réservoir blanc de traitement des eaux résiduaires, filtre à cylindre rotatif de fibre

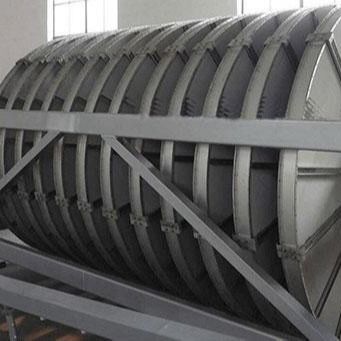

Extérieur-dans, à l'envers le filtre rotatoire se compose de série de disques tournants horizontalement installés de filtre. Chaque disque de filtre se compose de plats de filtre en forme d'hélice pairs. Le disque est équipé d'un tissu filtrant qui peut être facilement enlevé. Le matériel de tissu filtrant est la taille de pore de filtre de la fibre et le tissu filtrant est 10um.
Le statut de fonctionnement du filtre de plaque tournante de fibre inclut : filtration, lissage, et statut de décharge de boue.

(1) l'écoulement par gravité des eaux d'égout filtrées entre dans le réservoir de filtre, et il y a un déversoir d'alimentation en eau dans le réservoir de filtre. Le tissu filtrant adopte le type entièrement submergé, les eaux d'égout entrent par l'extérieur du tissu filtrant, le filtrat est rassemblé par le tube creux, et l'écoulement par gravité est déchargé hors du réservoir de filtre par le déversoir effluent. Le processus entier est continu.

(2) une partie de la boue dans le nettoyage et le procédé de filtration est adsorbée sur l'extérieur du tissu filtrant et forme graduellement une couche de boue. Avec l'accumulation de la boue sur le tissu filtrant, la résistance de filtrage des augmentations de tissu filtrant, et le niveau d'eau du filtre monte graduellement. Le changement du niveau liquide du réservoir est surveillé par un capteur de pression. Quand le niveau liquide dans la piscine atteint la valeur réglée de nettoyage (niveau de hautes eaux), le PLC peut mettre en marche la pompe d'anti-aspiration pour commencer le processus de nettoyage. En nettoyant, le réservoir de filtre peut être sans interruption filtré.
Pendant la filtration, la plaque tournante de filtre est dans un état statique, qui favorise le dépôt de la boue au fond de la piscine. Pendant le nettoyage, la plaque tournante de filtre tourne à une vitesse des minutes 1 revolution/2. Les aspirations de pompe aspirante la surface du tissu filtrant sous la pression négative, suce les particules de boue accumulées sur le tissu filtrant, et l'eau dans la plaque tournante de filtre est simultanément sucée de l'intérieur à l'extérieur, et elle exerce un effet de compteur-nettoyage sur le tissu filtrant. Le secteur de rinçage instantané explique seulement environ 1% du secteur de la pleine plaque tournante de filtre. Le processus de remuement est intermittent.
En nettoyant, les deux disques de filtre sont un groupe, qui est commandé par la valve électrique sur le tuyau de la pompe aspirante automatiquement. Pendant un processus de nettoyage complet du filtre de plaque tournante de fibre, le nettoyage de chaque groupe est effectué alternativement, pendant lequel la pompe aspirante fonctionne sans interruption. Quand la qualité de l'eau affluante détériore soudainement, le niveau liquide dans la piscine monte au niveau de remuement rapidement, et toutes les pompes de circulation à contre-courant sont démarrées en même temps pendant le nettoyage, et plusieurs groupes de plaques tournantes de filtre peuvent être lissés en même temps jusqu'au cycle de remuement revient à la normale.
(3) système d'évacuation de boue
Le fond de la plaque tournante de filtre du filtre de plaque tournante de fibre est équipé de fond en forme de seau de piscine pour faciliter la collection de boue au fond de la piscine. La sédimentation au fond de la piscine de boue réduit la quantité de boue sur le tissu filtrant, qui peut prolonger le temps de filtrage et réduire la quantité de l'eau de lissage. Après une période réglée, le PLC met en marche la pompe de boue, et renvoie la boue à la canalisation d'usine par le tuyau perforé de boue au fond de l'étang. Parmi eux, l'intervalle de décharge de boue et la durée de décharge de boue peuvent être ajustés.
