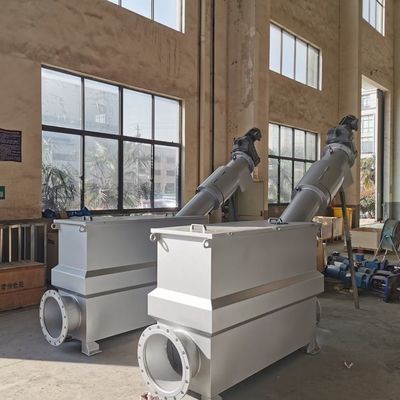

Grey Wastewater Treatment Tank, filtre à tambour rotatoire micro

Type réservoir inoxydable de XLJ de traitement des eaux résiduaires de machine micro de filtre de tambour rotatoire de la Chine

Principe de fonctionnement

Le filtre micro de tambour rotatoire est un nouveau type d'équipement de séparation de solide-liquide, qui peut effectivement réduire les solides en suspension (solides solubles) en eaux d'égout. Son principe de travail est : des écoulements d'eaux d'égout dans le tambour creux, et en raison de la gravité, il se déplace du côté intérieur du filtre au côté externe. La sortie, les solides en suspension dans l'eau sont emprisonnées à l'intérieur du filtre d'acier inoxydable. L'à cylindre rotatif tourne lentement, et la pompe de circulation à contre-courant dessine et filtre l'effluent pour lisser le tamis filtrant. Les passages de rinçage de l'eau par le bec en haut du tambour pour rincer le filtre de l'extérieur à l'intérieur du filtre. Les particules lavés sont rassemblés par le réservoir de collection de l'eau de remuement et déchargés de l'équipement par le tuyau d'eaux d'égout.

Paramètres

Structure d'équipement

Le filtre micro à tambour rotatoire, se rapportent svp à la bonne image pour la structure des pièces principales de l'équipement :

1. Dispositif d'entraînement : Il fournit la puissance pour la rotation du tambour, adopte la commande directe, aucune paire intermédiaire de transmission, et a une structure simple et stable ;

2. Corps de boîte : Le corps de boîte est une structure semi-fermée et est un transporteur de tambour. Il y a secteur d'admission de l'eau et le secteur de flux stationnaire à l'intérieur, de sorte que l'écoulement d'eau dans le tambour soit stable, et l'effet de filtrage est amélioré ;

3. Couverture : Maintenez la machine entière dans une structure fermée, évitez effectivement l'éclaboussure de l'eau, et améliorez l'anneau fonctionnant

territoire ;

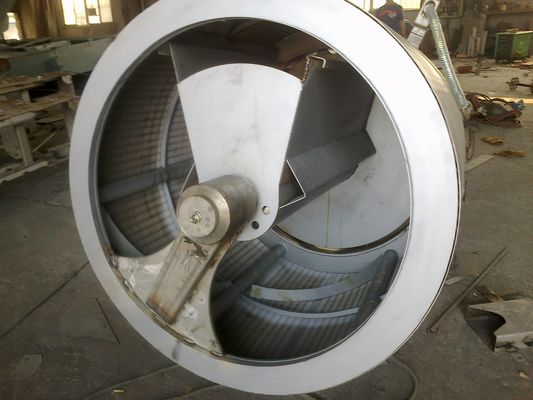

4. Tambour rotatoire : C'est un transporteur de maille de micro-filtre, avec une extrémité s'est fermé et l'autre structure ouverte. Le filtrat entre par l'extrémité ouverte et est déchargé après avoir été filtré par le filtre. Le bouché est relié au dispositif d'entraînement ;

5. Dispositif de rinçage : pour assurer la protection pour le nettoyage et la régénération du filtre micro. Cet équipement fournit une voie d'eau de nettoyage bi-directionnelle. Quand la concentration des matières en suspension dans le filtrat est haute, le nettoyage bi-directionnel peut être allumé pour assurer l'effet nettoyant du filtre ;

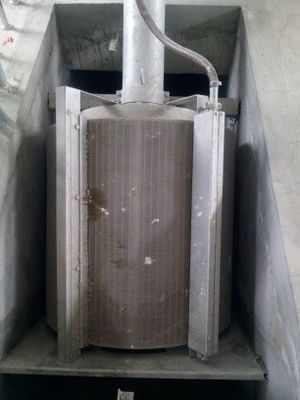

6. Filtre micro : Ce composant est le composant de noyau du dispositif. La maille fine de l'acier inoxydable 316L dans la présente partie est reliée au cadre circulaire supérieur et inférieur de croix-grille de fil d'acier de l'acier inoxydable 316L par technologie transformatrice spéciale, et a enfoncé le cadre inoxydable de plaque d'acier, de sorte que le tamis filtrant garantisse le secteur suffisant de filtration et la force suffisante. Comparé à d'autres méthodes de réparation, ce genre de cadre en acier circulaire de grillage est plus lisse, et la probabilité d'arrêter et de tirer les matières en suspension filamenteuses dans les eaux d'égout est inférieure, qui garantissent entièrement l'effet de traitement des eaux usées. La conception d'assemblée du tamis filtrant et du corps de tambour est ingénieuse, qui peuvent être facilement démontés et installés ;

7. Détection de niveau liquide : Cet équipement est équipé d'un dispositif de détection de niveau liquide, qui peut détecter bas, des niveaux de milieu et de hautes eaux. Il peut être combiné avec le convertisseur de fréquence pour réaliser automatiquement le fonctionnement du bas, moyen et à grande vitesse du dispositif d'entraînement, qui peut s'assurer que l'effet de filtrage et faire le cycle de vie d'équipement est prolongé. Il a également l'arrêt très réduit de niveau d'eau et les fonctions ultra-hautes d'alarme de niveau de l'eau ;

8. Porte d'observation : La porte d'observation mobile est commode pour l'inspection quotidienne, l'entretien et la révision, et l'ouverture et la fermeture est flexible ;

9. Réservoir de décharge d'eaux d'égout : Le réservoir de collection sur le tambour peut rassembler les matières en suspension arrêtées par la filtration dans le réservoir d'eaux d'égout. En même temps, les matières en suspension fines collant au tamis filtrant et la maille sont lavées par le dispositif de lavage et les eaux d'égout sont également rassemblées en dans le réservoir d'eaux d'égout et déchargées par le tuyau d'eaux d'égout, de sorte que la saleté ne s'accumule pas à l'intérieur de l'équipement ;

10. Dispositif de soutien : jouez un rôle en soutenant le fonctionnement normal du tambour. Fait des matériaux exempts d'entretien spéciaux, aucun besoin de lubrification et entretien régulier, la longue durée de vie et le démontage et le remplacement faciles ;

11. Pompe à eau de rinçage : Fournit un à haute pression, source d'eau propre pour le dispositif de rinçage, et la source d'eau de nettoyage est prise de l'eau filtrée par lui-même. Afin d'empêcher le bec d'obstruer, un filtre supplémentaire est installé dans la canalisation à plus entièrement pour assurer l'effet nettoyant du dispositif de rinçage sur le filtre. La quantité de l'eau de rinçage exigée par cet équipement est très petite, expliquant seulement environ 0,5% de sa propre capacité de traitement, rendant cet équipement plus économiseur d'énergie et favorable à l'environnement ;

12. Système de tuyauterie : pour l'admission et le débouché de l'eau, et pour la vidange de l'équipement lui-même.

Caractéristiques principales

1. Excellente représentation de médias de filtrage. Le milieu de filtrage utilisé dans le filtre de cet équipement est acier inoxydable. Comparé au matériel de tissu et de polyester de fibre du filtre de plaque tournante, il a beaucoup d'avantages : bonne uniformité de pore, force à haute résistance, vitesse de filtrage rapide, longévité durable, non faciles à bloquer, et résistance forte d'action corrosive.

2. Facile de remplacer le filtre. La maille indépendante peut être enlevée indépendamment sans affecter d'autres filtres.

3. Résistance à l'impact forte. L'équipement peut fonctionner normalement quand l'eau solides solubles d'admission n'est pas plus haute que 40mg/L1.

4. Le filtre peut fonctionner sans interruption. Le lissage et le filtrage ne s'affectent pas.

5. Petite perte principale. La perte principale est moins de 30cm.

6. Bon effet de traitement. La qualité effluente solides solubles est moins que 10mg/L.

7. Courez le contrôle entièrement automatisé.

8. Petite empreinte de pas. Dans le cas du même volume de l'eau de traitement, le secteur du type équipement micro de TR de filtration est beaucoup plus petit que l'autre équipement de processus de filtration.

9. Le lissage consomme peu d'eau. Il n'est pas facile accumuler des impuretés sur le tamis filtrant, et l'eau à haute pression de remuement peut facilement enlever des impuretés. L'eau utilisée est prise de l'eau filtrée, et la consommation d'eau est 0,3% du volume traité de l'eau, qui est beaucoup inférieur à la consommation d'eau -5% de 3% d'autres filtres semblables

10. La basse consommation d'énergie de fonctionnement, moins de 1/4 d'autres filtres semblables, des frais d'exploitation par tonne de l'eau est 0,002 yuans.

Application

1. Station d'épuration : le projet de évolution standard d'améliorer l'effluent du niveau B pour niveler A

2. Réutilisation de l'eau reprise : Filtrez profondément les particules suspendus insolubles à l'aide de cet équipement pour réaliser le but de la réutilisation de l'eau ;

3. Traitement des eaux résiduaires industriel : Selon les conditions de différents types d'industries, cet équipement peut séparer et filtrer l'eau employée pour faire la qualité de l'eau appropriée rencontrer le but de l'utilisation d'entreprise, ou répondez aux exigences appropriées de décharge de protection de l'environnement.

Emballage et livraison

Emballage imperméable avec la norme internationale d'exportation de 20ft, 40ft, conteneur 40hp. Des garnitures d'équipement, le moteur électrique et l'armoire d'alimentation seront emballés dans la boîte en bois de cas ou de fer. L'autre équipement sera emballé par le tissu en plastique de Couleur-rayures.
