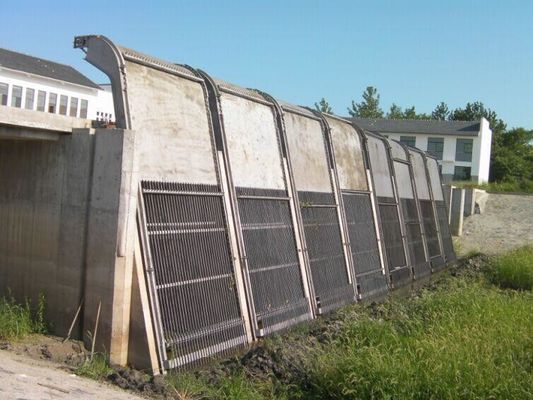

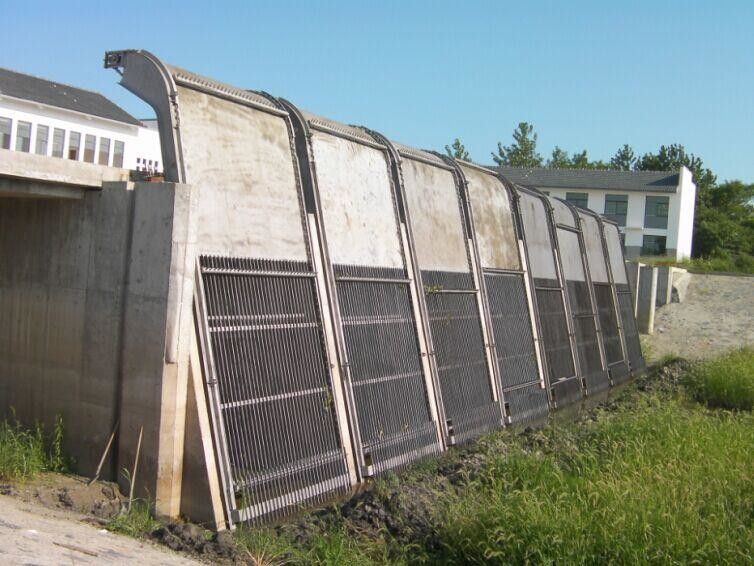

Écran de barre mécanique inoxydable de rivière de garde de l'eau de style de SL utilisé pour la rivière de station de pompage
À nos clients :
Nous ne sommes pas professionnels dans l'image embellissant, toutes nos photos sont prises sur le site ou dans notre atelier. Nous nous engageons en fabriquant presque toutes sortes d'équipements de traitement des eaux résiduaires. N'importe quelle question, se sentent svp libre pour nous contacter. Merci.
Paramètres
|
Paramètre Type |
SL-2500 |
| Largeur X (millimètres) d'équipement | 2500 |
| Largeur de la Manche (millimètres) | X+100 |
| Largeur de barre (millimètres) | X-140 |
| L'espace des barres (millimètres) | 40-150 |
| Angle d'installation | 70-80 |
| Vitesse (m/min) | ≈3 |
| Puissance de moteur (kilowatts) | 1.1-2.2 |
Application

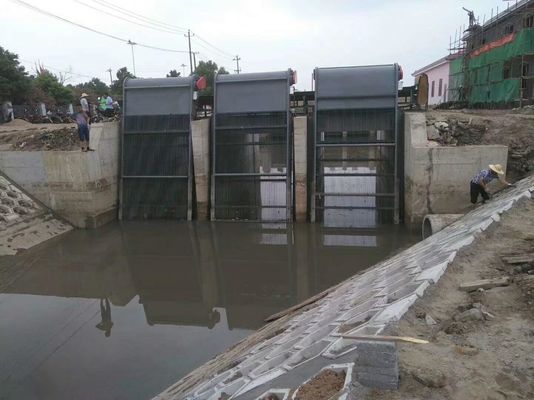

Il est principalement employé pour des stations de pompage de drainage, des rivières, et des admissions de l'eau de grandes stations de pompage de garde de l'eau avec de grands débits pour arrêter le grand débris flottant solide dans le corps de l'eau pour assurer l'écoulement régulier de l'eau.
Principe de structure et de fonctionnement
L'équipement adopte un type de retraite et un type à chaînes rotatoire. La surface de grille de l'eau se compose de plat denté de râteau et de barre fixe. Quand les eaux d'égout traversent, les débris plus grands que l'espace de barre sont arrêtés, et les dents de râteau du plat denté de râteau pénètrent l'espace de la barre. Quand le dispositif d'entraînement conduit la chaîne de traction pour faire un mouvement rotatoire, les dents de râteau apportent les débris emprisonnés sur la surface de grille du fond pour compléter au débouché de scories. Quand les dents de râteau tournent de haut en bas, les débris se fondent sur la gravité pour se déplacer seule et tombent dans le convoyeur du port de décharge, et puis pour être transportés ou plus loin traités.
Caractéristiques principales
1. Le dispositif d'entraînement est directement conduit par une roue cycloidal de goupille ou un moteur hélicoïdal de réducteur de vitesse, qui a les caractéristiques de la structure à faible bruit et compacte et de l'opération stable ;
2. Les dents de râteau sont de type oblique d'astuce et sont soudées dans une totalité avec l'axe horizontal, qui peut prendre de grands déchets et articles divers ;
3. Le support est une structure intégrale de cadre, avec la rigidité forte, l'installation facile et les travaux d'entretien moins quotidiens ;
4. Il est facile utiliser l'équipement, et le fonctionnement de l'équipement peut être localement directement commandé/à distance ;
5. Afin d'empêcher la surcharge accidentelle, il est équipé de la double protection du fusible mécanique et de la surintensité pour rendre l'opération d'équipement sûre et fiable ;
6. Un gril secondaire est placé au fond. Quand le râteau denté se tourne de derrière du gril principal vers la partie antérieure, le gril secondaire est automatiquement attaché au gril principal pour empêcher l'écoulement de l'eau de se mettre et de couler en court-circuit dans le débris flottant.
Diagramme d'écoulement d'eau
|
Paramètres Type |
SL-2500 | SL-3000 | SL-3500 | SL-4000 | SL-4500 | SL-5000 | ||
| Profondeur d'eau d'origine (m) | 3,0 | |||||||
| Vitesse de l'eau (m/s) | 1,0 | |||||||
| L'espace (millimètres) | 40 | Écoulement d'eau (³ /s de m) | 5,66 | 6,87 | 8,06 | 8,26 | 10,46 | 11,66 |
| 50 | 5,88 | 7,11 | 8,4 | 9,6 | 10,86 | 12,09 | ||
| 60 | 6,0 | 7,35 | 8,65 | 9,93 | 11,22 | 12,51 | ||
| 70 | 6,24 | 7,5 | 8,80 | 10,14 | 11,46 | 12,75 | ||
| 80 | 6,3 | 7,62 | 8,97 | 10,29 | 11,64 | 12,96 | ||
| 90 | 6,36 | 7,71 | 9,06 | 10,41 | 11,7 | 13,11 | ||
| 100 | 6,45 | 7,8 | 9,15 | 10,53 | 11,88 | 13,26 | ||
| 110 | 6,48 | 7,86 | 9,24 | 10,62 | 12 | 13,35 | ||
| 120 | 6,54 | 7,92 | 9,3 | 10,68 | 12,06 | 13,47 | ||
| 130 | 6,57 | 7,98 | 9,36 | 10,74 | 12,15 | 13,53 | ||
| 140 | 6,6 | 8,01 | 9,39 | 10,8 | 12,21 | 13,59 | ||
| 150 | 6,63 | 8,04 | 9,45 | 10,86 | 12,27 | 13,65 | ||
Diagramme d'ensemble et d'installation
1.Motor écran de la cloison 8.Bar du dispositif 7.Slag du dispositif 6.Driving du support 5.Guide de déchets du râteau 3.Rack 4.Bottom du bâti 2.Tooth
