Traitement des eaux résiduaires mécanique à tambour rotatoire efficace d'écran de barre de la Chine ZG
À nos clients :

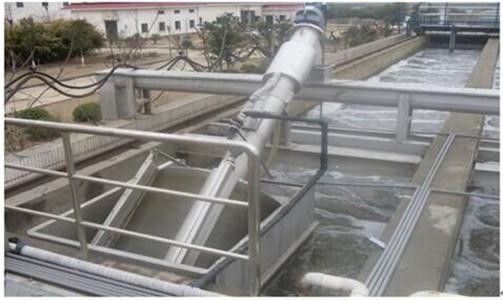

Nous ne sommes pas professionnels dans l'image embellissant, toutes nos photos sont prises sur le site ou dans notre atelier. Nous nous engageons en fabriquant presque toutes sortes d'équipements de traitement des eaux résiduaires. N'importe quelle question, se sentent svp libre pour nous contacter. Merci.
Application
ZG est un produit nouveau qui intègre les trois fonctions du traitement fin de déchets de barre, vis de scories de barre se soulevant et serrant. L'équipement peut être installé dans le canal ou dans le conteneur. Cette machine est principalement utilisée dans le traitement des eaux usées municipal et les projets industriels de traitement des eaux résiduaires pour arrêter des solides.
Paramètres et diagramme principaux de taille d'installation
| Type | ZG600 | ZG780 | ZG1000 | ZG1400 | ZG2200 | ZG2600 | ZG3000 |
| Gap=6mm | 53 | 130 | 200 | 419 | |||
| Gap=10mm | 91 | 600 | 241 | 482 | 1315 | 2150 | 2750 |
| Diamètre de tambour (millimètres) | 600 | 780 | 1000 | 1400 | 2200 | 2600 | 3000 |
| Largeur de la Manche (millimètres) | 620 | 820 | 1020 | 1440 | 2440 | 2640 | 3040 |
| L (M) | 3~7 | 3.5-7 | 3.5-7 | 3.5-7 | 4~8 | 4.5-8 | 4.5-8 | 5 〜 9 | 5~9 | 5~9 | 5~9 | 5.5-9 |
| (M) | 2.6-6 | 2.6-6 | 3,2 〜 6 | 3.2-6 | 4-7.2 | 4~7.2 | 4-7.2 | 4.5-9 | 4.5-9 | 4.5-9 | 4.5-9 | 5~9 |
| h (millimètre) | 700 | 740 | 740 | 740 | 804 | 804 | 804 | 959 | 959 | 959 | 959 | 2040 |
| k (millimètre) | 1235 | 1420 | 1420 | 1310 | 1595 | 1595 | 1595 | 1525 | 1525 | 1525 | 1525 | 1635 |
| W (millimètre) | 300 | 350 | 480 | 590 | 750 | 850 | 950 | 1150 | 1250 | 1400 | 1490 | 1700 |
|
b (millimètre) a-A |
435 | 546 | 625 | 741 | 842 | 902 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (millimètre) | 821 | 1013 | 1190 | 1401 | 1658 | 1874 | 2280 | 2490 | 2670 | 2990 | 3050 | 1707 |
| e=io de b (millimètre) | 465 | 548 | 630 | 749 | 846 | 963 | 1263 | 1300 | 1340 | 1375 | 1490 | 3657 |
| c (millimètre) | 905 | 1012 | 1190 | 1402 | 1657 | 1875 | 2277 | 2490 | 2670 | 2990 | 3050 | 1707 |
| MaxP1 (N) | 7160 | 8300 | 10400 | 11600 | 19500 | 22000 | 25400 | 37500 | 40800 | 45800 | 55800 | 61240 |
| Charge P2 (N) | 3580 | 4150 | 5200 | 5830 | 9750 | 11000 | 12250 | 18750 | 20400 | 22900 | 27900 | 30620 |
| Puissance de moteur (kilowatts) | 1,1 | 1,5 | 2,2 | 3 | ||||||||
Principe de structure et de fonctionnement
La feuille de barre est transformée en panier en forme de tambour d'écran selon l'espace de barre. Les écoulements d'eau traités dedans de devant du panier d'écran, des filtrer à l'aide de la barre, et des écoulements au débouché de la piscine. Les scories de barre sont emprisonnées sur la surface de barre. Quand la différence de niveau d'eau à l'intérieur et en dehors de la barre atteint une certaine valeur, le râteau denté rotatoire installé sur l'axe central tourne pour nettoyer la saleté. Quand le râteau denté de scorie-nettoyage prend la saleté jusqu'au dessus du panier, il commence à décharger les scories (les scories qui peuvent tomber sous son propre poids sont déchargées dans la fente de scories), et puis après avoir tourné 15° vers l'arrière, le plat de dent de nettoyage de scories en haut du panier érafle automatiquement les scories adhérant aux dents de râteau et les décharge dans la fente de scories. Les scories de barre sont soulevées par le convoyeur de vis au fond de la cuvette, et sont déchargées après avoir été serré et déshydraté dans la section de pressurage supérieure.
Caractéristiques principales
Cette machine se compose de panier de barre, d'ascenseur de vis, de presse à vis, de mécanisme de râteau de dent, de plat de nettoyage de dent, de cadre de soutien, de tuyau de décharge de scories et d'autres composants. En raison de son travail spécial, elle a les caractéristiques suivantes :
1. La barre et la forme 35 d'écoulement d'eau. Pêchez, en raison de la formation des cloisons, même beaucoup de saleté avec une épaisseur plus petite que l'espace de l'écran de barre peut être séparé.
2. L'écran de barre est équipé d'un dispositif de rinçage, d'un périphérique en mode bloc de râteau, et d'une fonction autonettoyante.
3. La structure cylindrique augmente le débit du gril comparé à l'écran de barre traditionnel, réduit la perte principale, et réduit l'avion d'accumulation devant le gril.
4. Toutes les parties en contact avec l'eau sont faites d'acier inoxydable, et sont traitées par le marinage et la passivation. Dans toutes les eaux d'égout civiles et la plupart d'eau industrielle, il a la représentation et la longue durée anti-corrosives fortes.
5. La pêche intégrée, transportant, et le traitement de compression par l'écran de barre sauve non seulement la surface au sol, mais réduit également le coût d'enlèvement des ordures suivant.
6. Il n'y a presque aucun besoin d'entretien, aucun besoin de réapprovisionner en combustible sur le point tournant, et la boîte de commande a très peu de fois de réapprovisionnement en combustible.

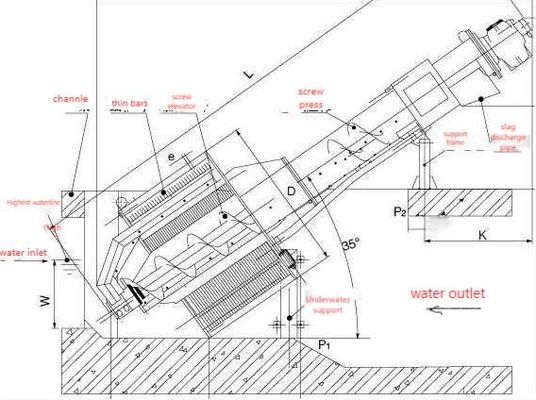

Diagramme d'ensemble et d'installation
Impératifs techniques
1. La largeur de canal et la profondeur de canal devraient être plates, et la tolérance dimensionnelle si le be≤ 10mm.
2. L'équipement est fixé avec des boulons d'expansion sur le site.
