Équipement de type vortex de Desanding de séparateur de la Chine XLC Grit Chamber Pump Sunction Sand utilisé pour le traitement des eaux résiduaires de ville
Application
La chambre de poussière abrasive de cyclone est l'utilisation de l'hydrocyclone de séparer la vase et la matière organique pour réaliser le but du De-ponçage. Elle est très utilisée dans le procédé de pré-traitement préparatoire des stations d'épuration municipales, des usines, des entreprises de extraction et des établissements publics dans des projets de traitement de l'eau.
| ModelNumber/paramètres | XLC-1830 | XLC-2130 | XLC-2430 | XLC-3050 | XLC-3650 | XLC-4870 | XLC-5480 | XLC-5800 | XLC-6100 | ||
| Diamètre Φ (millimètres) de piscine | 1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| Capacité de manipulation Q (m3/h) | 180 | 360 | 720 | 1080 | 1980 | 3170 | 4750 | 6300 | 7200 | ||
| Séparateur de Padblade | Diamètre Φ1 (millimètres) de Padeller | 1000 | 1500 | ||||||||
|
Vitesse de rotation de roue à aubes v (r/min) |
12~20 | ||||||||||
| Puissance du moteur N (kilowatts) | 0,75 | 1,1 | 1,5 | ||||||||
|
Ventilateur Pompe |
Quantité Q1 d'air (m3/min) |
1,43 | 1,79 | 1,75 | 1,75 | 2,03 | 1,98 | 1,98 | 2,01 | 2,01 | |
| presssure P1 (Kpa) de vent | 34,3 | 34,3 | 39,2 | 39,2 | 44,1 | 53,9 | 53,9 | 58,8 | 58,8 | ||
| Cadence de travail N1 (kilowatts) | 1,5 | 2,2 | 3,0 | 4,0 | |||||||
| Débit Q2 (m3/min) | 25 | 30 | 40 | ||||||||
| ascenseur h (m) | 2~3 | ||||||||||
| N2 de puissance (KWk) | 2,2 | 3,0 | 4,0 | ||||||||
|
Taille d'installation (ww) |
1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 | ||
| B | 1000 | 1500 | |||||||||
| C | 305 | 380 | 450 | 610 | 750 | 1000 | 1100 | 1200 | 1200 | ||
| D | 610 | 760 | 900 | 1200 | 1500 | 2000 | 2200 | 2400 | 2400 | ||
| E | 300 | 400 | |||||||||
| F | 1400 | 1400 | 1550 | 1550 | 1700 | 2200 | 2200 | 2500 | 2500 | ||
| G | 300 | 300 | 400 | 450 | 009 | 1000 | 1000 | 1300 | 1300 | ||
| 工 | 300 | 510 | 610 | 760 | |||||||
| J | 300 | 300 | 400 | 450 | 580 | 600 | 630 | 700 | 750 | ||
| K | 1000 | ||||||||||
| L | 1100 | 1100 | 1150 | 1350 | 1450 | 1850 | 1850 | 1950 | 1950 | ||
| Charge centralisée du pont fonctionnant P (KN) | 30 | ||||||||||
| TorqueM de fonctionnement maximum (N.m) | 009 | 850 | 1195 | ||||||||
Principe de structure et de fonctionnement
La chambre de poussière abrasive de cyclone adopte un réservoir circulaire cône-basé avec un séparateur de palette dans le réservoir. L'apport tangentiel des eaux d'égout du réservoir est tourné par 270. Après (dans le sens horaire de la vue supérieure), il est déchargé du canal de décharge, utilisant un certain débit de l'eau d'admission comme puissance, et du déplacement tangentiellement le long du mur intérieur de la chambre circulaire de poussière abrasive de former un courant rotationnel. En même temps, il est remué par les lames pour faire le remous et l'écoulement liquides ensemble. Le vortex axial accélère la sédimentation des particules de sable dans les eaux d'égout et sépare effectivement les particules de matière organique et de sable dans l'eau. En même temps, il emploie également le principe que plus le centre la section transversale d'écoulement d'eau est est étroit, plus la vitesse d'écoulement d'eau est rapide, et l'augmentation centripète de la vitesse inférieure d'écoulement d'eau est employée pour arranger le sable au mouvement inférieur dans le seau central de sable dans une trajectoire en spirale. La matière organique monte vers le haut au centre de la piscine et est déchargée avec l'écoulement effluent. Le sable inférieur est soulevé par le dispositif de levage et entre dans le séparateur de la sable-eau pour la séparation de la sable-eau, et les eaux d'égout reviennent à l'écran de barre bien.
Caractéristiques principales
1. L'effet de De-ponçage de cet équipement est d'une façon minimum affecté par des changements de volume de l'eau, et a la structure compacte, le fonctionnement et entretien commode, et la longue durée de vie.

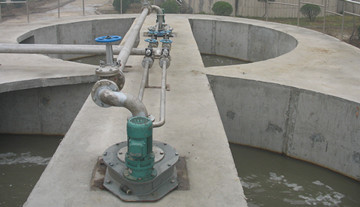

2. Il y a deux manières de soulever le sable : ascenseur de gaz et ascenseur de pompe. L'effet de traitement d'ascenseur de gaz est relativement bon, et le coût d'ascenseur de pompe est relativement bas.
3. L'effet d'utilisation est bon, et le taux de retrait de particules au-dessus de 0.2mm est plus grand que 85%.
4. Pour la capacité de traitement Q<1080m3>
5. Le système adopte le PLC pour contrôle automatique le cycle du lavage de sable et de la décharge de sable, qui est en fonction sûr et fiable.
6. Il est facile utiliser l'équipement, et le fonctionnement de l'équipement peut être localement directement commandé/à distance.
Paramètres et diagramme principaux de taille d'installation

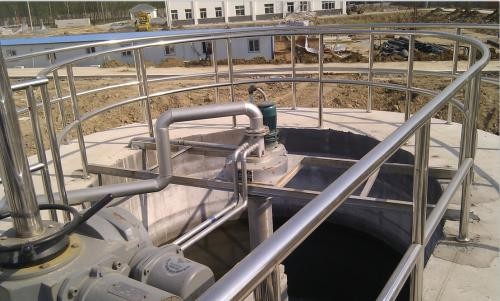

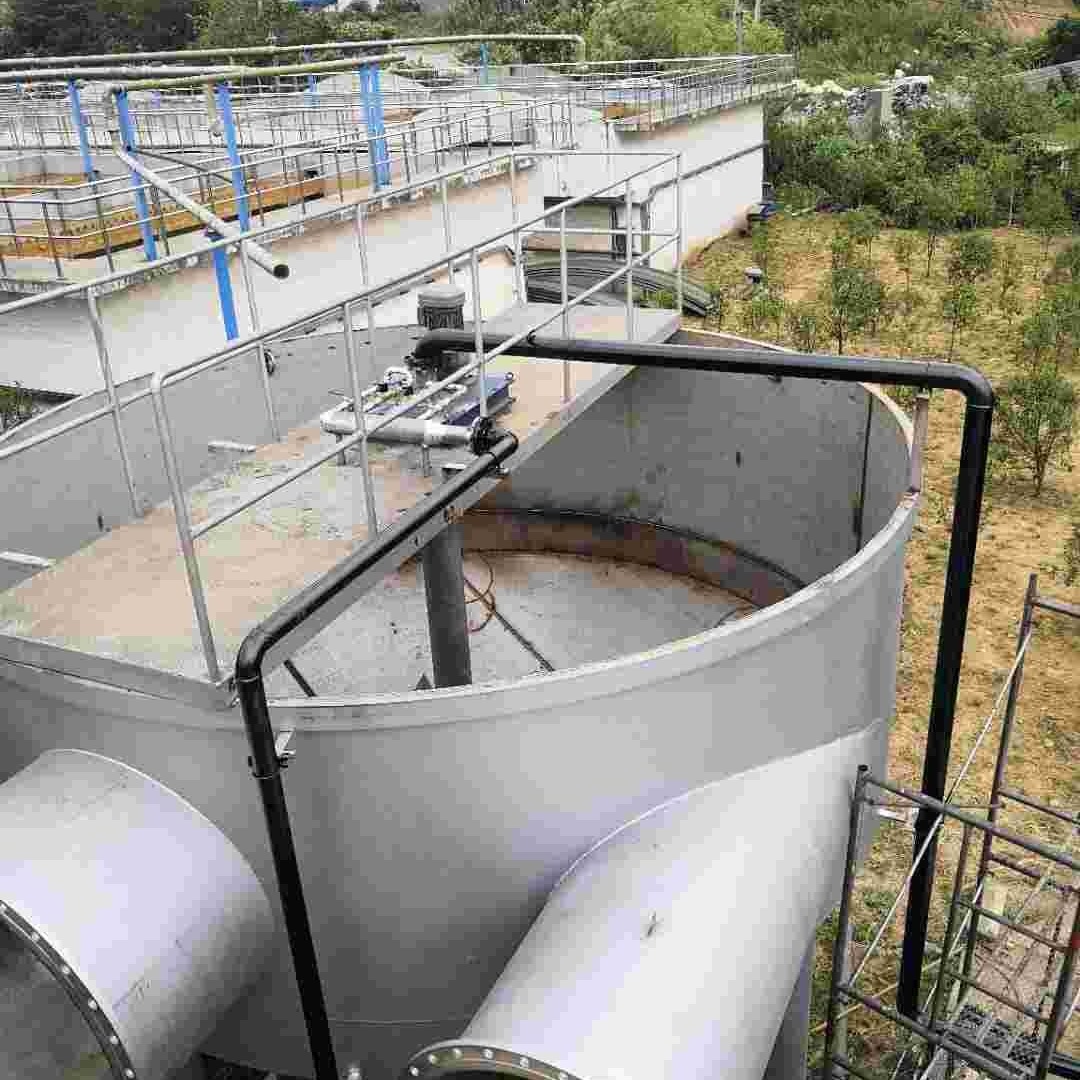

Diagramme d'ensemble et d'installation
Emballage et livraison
1. Emballage imperméable avec la norme internationale d'exportation de 20ft, 40ft, conteneur 40hp. Des garnitures d'équipement, le moteur électrique et l'armoire d'alimentation seront emballés dans la boîte en bois de cas ou de fer. L'autre équipement sera emballé par le tissu en plastique de Couleur-rayures.
2. La taille de plantes entières de machines sont grande comme normale, ainsi nous emploierons le tissu imperméable pour emballer tous. Le moteur, réducteur de transmission ou d'autres pièces facilement endommagées, nous les mettrons dans la boîte. Nous avons un département de expédition professionnel, ils essayerons leur meilleur pour épargner votre quantité de conteneur.
Pourquoi choisissez-nous ?
1. Longdai a plus que 10 ans de l'expérience du traitement d'eaux usées et de boue.
2. Nous présentons Allemand la technologie, ainsi notre produit est beaucoup meilleurs que d'autres fabricants chinois.
3. Nous employons seulement les meilleures parties du meilleur fournisseur.
4. Nous avons notre propres centre de R&D et système complet de fabrication.
Au sujet de nous
Situé dans Yixing, une ville avancée et belle de province de Jiangsu, Chine, Longdai Co., Ltd est un fournisseur d'installation de fabrication d'industrie pétrochimique spécialisé dans la recherche et développement indépendante &integrating de traitement environnementale, la conception, la fabrication générale d'équipement de protection de l'environnement se contractante et, et l'approvisionnement matériel approprié.
Les produits principaux incluent l'écran de barre, le dispositif mécaniques de flottation à air, dosant le dispositif, le grattoir de boue, la tour de refroidissement, le décanteur, le dispositif de dégraissage chimique, l'écran hydraulique, le séparateur d'eau de sable, le filtre, le convoyeur, l'épaississant, le filtre biologique, l'eau adoucie, l'équipement enterré de traitement des eaux usées, etc.
FAQ :
Q : Fournissez-vous le service d'OEM ?
: Oui. Nous pouvons faire la conception adaptée aux besoins du client selon votre demande différente d'asséchage de boue.
Q : Que diriez-vous de la capacité de production de votre société ?
: Notre usine couvre le domaine plus de ² de 15,000m et produit des machines 2000 ensembles par an.
Q : Comment avons-nous osé Trust You et Your Company ? Est-ce que ce votre première fois est transaction ?
: : Notre société a plus de 20 ans d'expérience professionnelle. Nous coopérons plus de 800 clients en Chine et à l'étranger. Nous exportons presque 60 pays partout dans le monde. Et nous avons plus que 60+Patents, le CE, OIN 9001, GV délivre un certificat.
Q : Offrez-vous le service après-vente ?
: Support technique visuel, appui en ligne, pièces de rechange, service des réparations de maintenance sur le terrain
Q : De quelle longueur est-elle votre garantie ?
: 2 ans après l'arrivée des marchandises. Au cours de cette période, tant que ce n'est pas des dommages synthétiques, nous envoyons les pièces endommagées gratuitement.
