Les CF dactylographient à traitement de l'eau le séparateur rotatoire de solide-liquide industrie de traitement de l'eau mécanique d'écran de barre
Brève introduction
Situé dans Yixing, une ville avancée et belle de province de Jiangsu, Chine, Longdai Co., Ltd est un fournisseur d'installation de fabrication d'industrie pétrochimique spécialisé dans la recherche et développement indépendante &integrating de traitement environnementale, la conception, la fabrication générale d'équipement de protection de l'environnement se contractante et, et l'approvisionnement matériel approprié.
Application
Type séparateur rotatoire de solide-liquide, ce de CF est un équipement avancé de séparation de solide-liquide de traitement de l'eau, principalement utilisé dans les stations d'épuration urbaines, le traitement préparatoire d'eaux d'égout de secteur résidentiel, les stations de pompage municipales de pluie/eaux d'égout, les plantes aquatiques, et l'eau de refroidissement dans des centrales, etc. À l'admission de l'eau, l'équipement est également très utilisé dans des projets de traitement de l'eau dans diverses industries telles que des textiles, imprimant et teignant, nourriture, produit aquatique, fabrication du papier, vinification, abattage, se bronzant, etc. C'est un équipement idéal de séparation de solide-liquide dans l'industrie de traitement de l'eau.
Principe de structure et de fonctionnement

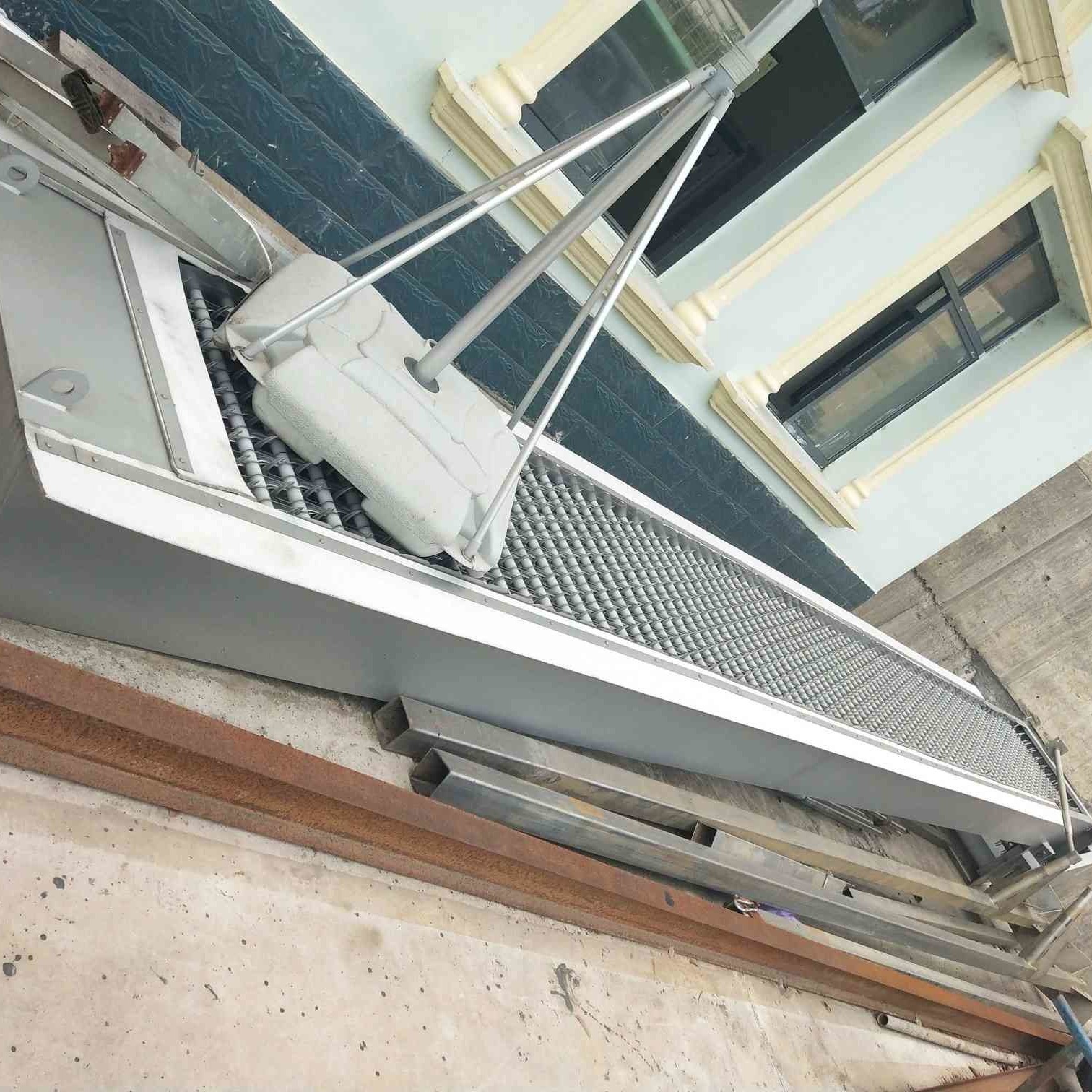

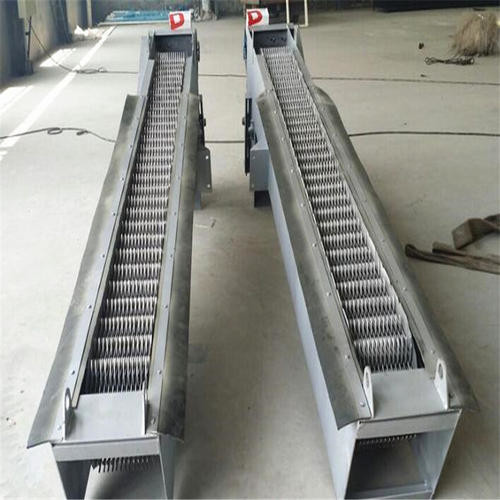

L'équipement adopte un type rotatoire. Une forme spéciale des dents en forme de charrue de râteau sont arrangées sur l'axe horizontal dans une certains séquence et nombre de montage pour former une chaîne de dent de râteau. Selon l'écoulement de l'eau, elle est assemblée dans différents espaces vides et installé dans la station de pompage ou à l'entrée du système de traitement de l'eau, quand le dispositif d'entraînement conduit la chaîne de râteau pour se déplacer du fond pour compléter, articles divers dans l'eau sont pris par la chaîne de râteau, et le liquide traverse l'espace de barre. Après que l'équipement tourne jusqu'à l'apex supérieur, la chaîne de râteau change la direction courante se déplace de haut en bas. Le matériel tombera les dents de râteau par son propre poids. Quand les dents de râteau se tournent du verso vers le fond de l'équipement, elles commenceront un autre fonctionnement continu de échange pour enlever sans interruption des débris à partir de l'eau. Pour réaliser le but de la séparation de solide-liquide.
Paramètres
| ModelNumber/paramètres | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||||
| Largeur B (millimètres) de dispositif | 500 | 600 | 700 | 800 | 006 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | ||||
| Largeur B1 (millimètres) de la Manche | B+100 | ||||||||||||||
| Largeur efficace B2 (millimètres) de porte | B-157 | ||||||||||||||
| Boulon de base espaçant B3 (millimètres) | B+200 | ||||||||||||||
| Largeur totale B4 (millimètres) d'équipement | B+350 | ||||||||||||||
|
Dégagement b de dent de râteau (millimètre) |
t=100 | 1≤b≤10 | |||||||||||||
| t=150 | 10 | ||||||||||||||
| Α d'angle d'installation (°) | 60~85 | ||||||||||||||
| Profondeur H (millimètres) de la Manche | 800~12000 | ||||||||||||||
| Amusement à la taille H1 (millimètres) de plate-forme | 600~1200 | ||||||||||||||
| Taille totale H2 (millimètres) d'équipement | H+H1+1500 | ||||||||||||||
|
Taille arrière H3 de cadre de boîte (ww) |
t=100 | ≈1000 | |||||||||||||
| t=150 | ~1100 | ||||||||||||||
|
Vitesse courante v de dent de râteau (m/min) |
≈2.1 | ||||||||||||||
| puissance du moteur N (kilowatts) | 0.55~1.1 | 0.75~1.5 | 1.1~2.2 | 1.5~3.0 | |||||||||||
| perte principale (millimètres) | ≤20 (sans de blocage) | ||||||||||||||
| Charge de génie civil | P1 (KN) | 20 | 25 | ||||||||||||
| P2 (KN) | 8 | 10 | |||||||||||||
| ΔP (KN) | 1,5 | 2,0 | |||||||||||||
| ModelNumber/paramètres | CF-500 | CF-600 | CF-700 | CF-800 | CF-900 | CF-1000 | CF-1100 | CF-1200 | CF-1300 | CF-1400 | CF-1500 | ||
| Profondeur d'eau avant la porte H3 (m) | 1,0 | ||||||||||||
|
Passage supérieur - débit de porte V (m/s) |
0,8 | ||||||||||||
|
Intervalle b (millimètre) |
1 |
L'eau débordée Débit Q (m3/s) |
0,03 | 0,04 | 0,05 | 0,06 | 0,07 | 0,08 | 0,08 | 0,09 | 0,10 | 0,11 | 0,12 |
| 3 | 0,07 | 0,09 | 0,10 | 0,12 | 0,14 | 0,16 | 0,18 | 0,20 | 0,22 | 0,24 | 0,26 | ||
| 5 | 0,09 | 0,11 | 0,14 | 0,16 | 0,18 | 0,21 | 0,23 | 0,26 | 0,28 | 0,31 | 0,33 | ||
| 10 | 0,11 | 0,14 | 0,17 | 0,21 | 0,24 | 0,27 | 0,30 | 0,33 | 0,37 | 0,40 | 0,43 | ||
| 15 | 0,13 | 0,16 | 0,20 | 0,24 | 0,27 | 0,31 | 0,34 | 0,38 | 0,42 | 0,45 | 0,49 | ||
| 20 | 0,14 | 0,17 | 0,21 | 0,25 | 0,29 | 0,33 | 0,37 | 0,41 | 0,45 | 0,49 | 0,53 | ||
| 25 | 0,14 | 0,18 | 0,22 | 0,27 | 0,31 | 0,35 | 0,39 | 0,43 | 0,47 | 0,51 |
|
||
| 30 | 0,15 | 0,19 | 0,23 | 0,27 | 0,32 | 0,36 | 0,40 | 0,45 | 0,49 | 0,53 | 0,57 | ||
| 40 | 0,15 | 0,20 | 0,24 | 0,29 | 0,33 | 0,38 | 0,42 | 0,46 | 0,51 | 0,55 | 0,60 | ||
| 0,16 | 0,20 | 0,25 | 0,29 | 0,34 | 0,39 | 0,43 | 0,48 | 0,52 | 0,57 | 0,61 | |||
| 50 | |||||||||||||
Caractéristiques principales
1. Le dispositif d'entraînement est directement conduit par une roue cycloïdale de goupille ou un moteur hélicoïdal de réducteur de vitesse, qui a les caractéristiques de la structure à faible bruit et compacte et de l'opération stable.
2. Le cadre est une structure intégrale de cadre, avec la rigidité forte, l'installation facile et les travaux d'entretien moins quotidiens.
3. Il y a deux caractéristiques des dents de râteau, le lancement des dents t=150mm de râteau, et le lancement des dents t=100mm de râteau.
4. Il est facile utiliser l'équipement, et le fonctionnement de l'équipement peut être localement directement commandé/à distance.
5. Afin d'empêcher la surcharge accidentelle, il est équipé du fusible mécanique et de la protection de poids accumulée par surintensité pour rendre l'opération d'équipement sûre et fiable.
6. Quand l'équipement est 1500mm large, afin d'assurer la force globale de l'équipement, le mode de connexion parallèle sera adopté.
Emballage et livraison
1. Emballage imperméable avec la norme internationale d'exportation de 20ft, 40ft, conteneur 40hp. Des garnitures d'équipement, le moteur électrique et l'armoire d'alimentation seront emballés dans la boîte en bois de cas ou de fer. L'autre équipement sera emballé par le tissu en plastique de Couleur-rayures.
2. La taille de plantes entières de machines sont grande comme normale, ainsi nous emploierons le tissu imperméable pour emballer tous. Le moteur, réducteur de transmission ou d'autres pièces facilement endommagées, nous les mettrons dans la boîte. Nous avons un département de expédition professionnel, ils essayerons leur meilleur pour épargner votre quantité de conteneur.
FAQ :
Q : Offrez-vous le service après-vente ?
: Support technique visuel, appui en ligne, pièces de rechange, Service des réparations de maintenance sur le terrain
Q : De quelle longueur est-elle votre garantie ?
: 2 ans après l'arrivée des marchandises. Au cours de cette période, tant que ce n'est pas des dommages synthétiques, nous envoyons les pièces endommagées gratuitement.
Q : Que diriez-vous de votre temps de produit ? Quel un peu transport offrez-vous ?
: D'ici 30 jours contre l'acompte. Air, terre et mer.
Q : Qu'un peu le paiement vous acceptent-ils ?
: T/T, L/C, Paypal, argent liquide, D/P, D/A, Unionpay
