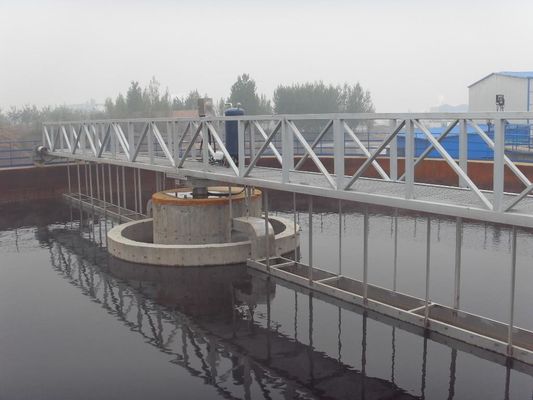

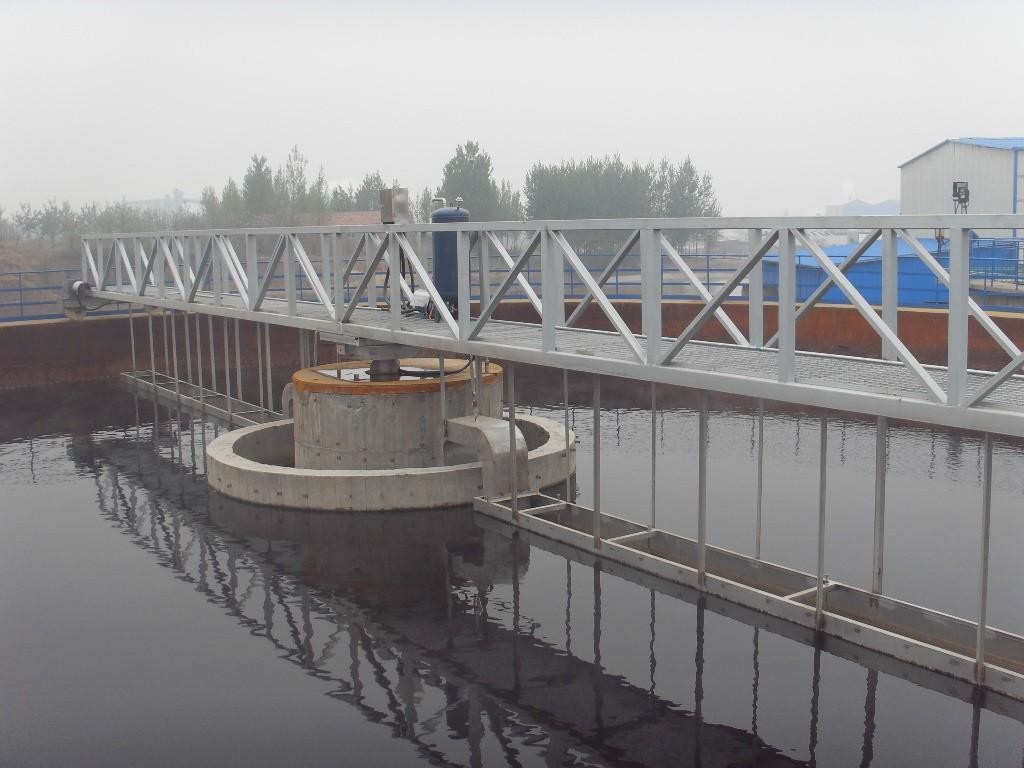

Réservoir sûr et facile d'épaississement de gravité de système de grattoir de boue d'opération utilisé dans de grandes stations d'épuration
Aux clients :
Tous les types d'équipements peuvent être adaptés aux besoins du client selon votre condition. Sentez svp librement pour dire des paramètres, des organigrammes ou d'autres exigences. La réponse rapide sera fournie en 12 heures par l'email ou la causerie en ligne.
Principe de structure et de fonctionnement
Le contrôle du réservoir d'épaississement de boue inclut le contrôle de la quantité de boue entrant et de la quantité de boue concentrée déchargée. Dans des circonstances normales, il n'y a aucune cuve de stockage de boue avant le réservoir d'épaississement, de sorte que la boue déchargée du système de traitement des eaux usées entre dans directement le réservoir d'épaississement. Par conséquent, le contrôle du réservoir d'épaississement se rapporte principalement au contrôle de la décharge de la boue concentrée. Les méthodes de contrôle de la décharge concentrée de boue incluent principalement :
(1) utilisation une minuterie de commander le début et de s'arrêter de la pompe de boue ;
(2) minuteries d'utilisation et compteurs de préréglage pour commander la décharge quotidienne d'une boue concentrée ;
(3) utilisation une minuterie de commander le début de la pompe de boue, et d'utiliser un mètre de concentration en boue pour détecter quand la concentration en boue chute à une certaine concentration réglée et d'arrêter la pompe ;
(4) utilisation une minuterie de commander le début de la pompe, et d'employer un mètre de concentration en boue, un compteur de débit et un préréglage à l'opposé du contrôle l'arrêt de la pompe quand une matière solide (en termes de masse sèche de boue) est déchargée chaque fois
Description

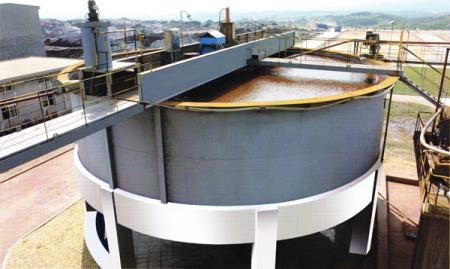

Structures utilisées pour l'épaississement de boue. Généralement, elle adopte une forme d'écoulement vertical ou de flux radial. Elle peut être divisée en opération intermittente et fonctionnement continu. L'ancien est principalement employé dans de petites stations d'épuration ou des stations d'épuration des entreprises industrielles, et ce dernier est employé dans de grandes et moyennes stations d'épuration. La forme du réservoir continu d'épaississement de gravité est identique que le réservoir de sédimentation de flux radial. Elle peut être divisée en trois types : dispositif de mélange de grattoir et de boue, sans grattoir, et épaississant multicouche (avec le grattoir).
Paramètres
| Number modèle/paramètres | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| Diamètre de piscine Φ (m) | 25 30 35 40 45 50 | ||||||
| Profondeur profonde de piscine H (m) | 4.0~5.5 (selon les besoins des utilisateurs) | ||||||
| Profondeur d'eau de côté de piscine H1 (m) | 3.5~5.0 (selon les besoins des utilisateurs) | ||||||
| Ligne vitesse externe V (m/min) de bord | 2.0~3.0 | ||||||
| Puissance du moteur N (kilowatts) | 0,5 | 0,55 | 0,75 | 1,1 | 1,1 | 1,1 | |
| Taille d'installation (millimètres) | B | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | Selon les besoins des utilisateurs | ||||||
| H3 | Selon les besoins des utilisateurs | ||||||
| L | Selon les besoins des utilisateurs | ||||||
| Charge verticale de la plate-forme centrale P1 (KN) de colonne | 65 | 70 | 90 | 98 | 120 | 155 | |
| Charge du pont fonctionnant P2 (KN) | 6,5 | 7,2 | 9,5 | 10,0 | 13,5 | 17 | |
| Couple de fonctionnement maximum M (N.m) | 140 | 168 | 268 | 448 | 505 | 560 | |
Caractéristiques principales
1. Les cuvettes d'admission et de débouché autour du réservoir de sédimentation sont conçues avec des côté-sections pour assurer l'alimentation en eau et la sortie uniformes autour du réservoir de sédimentation.
2. Le dispositif d'entraînement adopte une combinaison d'un réducteur hélicoïdal de vitesse et d'un réducteur d'engrenage à vis sans fin pour assurer le couple et la vitesse de sortie, et l'effet de transmission est haut ; le réducteur est équipé d'un dispositif de protection excessif de couple, qui est en fonction sûr et fiable.
3. Quand φ≤40m, une paille à simple face est employé, et si φ>40m, une paille double face est employée.
4. Le tube d'aspiration de boue utilise un tuyau perforé horizontal pour décharger la boue, qui n'interfère pas l'écoulement de densité dans le réservoir et n'assure pas la stabilité de l'eau.
5. l'aspiration de boue sur le tube d'aspiration en forme de cône de boue est uniquement conçue et adopte le lancement variable de trou, de l'intérieur à l'extérieur, de petit à grand, pour assurer l'aspiration équilibrée de boue au fond de tout le étang, concentration d'aspiration de boue d'augmentation, et sauve la puissance de refoulement de boue.
6. Il y a deux manières de l'écrémage : plat écrémant et écrémage de tube (l'ancien est par convention employé).
7. Il est facile utiliser l'équipement, et le fonctionnement de l'équipement peut être localement directement commandé/à distance.
Diagramme d'ensemble et d'installation
D'extrémité de poutre d'entraînement du dispositif 2. d'évier de nettoyage de la brosse 3. de scories de la trémie 4. de boue de collection du réservoir 5. d'écoulement 6. de boue du cylindre 7. centraux 8. du réservoir de puissance de soutien 9. ponts centraux stabilisant 12 de fonctionnement du tube d'aspiration 11. d'aspiration du collecteur et de boue du collecteur 10. de boue. Râteau de éraflure 13 de scories. Cloison 14 d'écume. Plat 15 de déversoir de débouché de l'eau. Plat d'écumoire de scories
Emballage et livraison
1. Emballage imperméable avec la norme internationale d'exportation de 20ft, 40ft, conteneur 40hp. Des garnitures d'équipement, le moteur électrique et l'armoire d'alimentation seront emballés dans la boîte en bois de cas ou de fer. L'autre équipement sera emballé par le tissu en plastique de Couleur-rayures.
2. La taille de plantes entières de machines sont grande comme normale, ainsi nous emploierons le tissu imperméable pour emballer tous. Le moteur, réducteur de transmission ou d'autres pièces facilement endommagées, nous les mettrons dans la boîte. Nous avons un département de expédition professionnel, ils essayerons leur meilleur pour épargner votre quantité de conteneur.
