Fabricant de convoyeur à vis de type U équipement de transport de convoyeur de grain de minerai de cendre de ciment de boue
Le convoyeur à vis est principalement utilisé pour le transport horizontal ou incliné de poudre, de granulés et de petits matériaux, tels que le charbon, la cendre, le laitier, le ciment, le grain et d'autres matériaux ;Il n'est pas adapté au transport de matières périssables, visqueuses et agglomérantes, ainsi que de matières qui ne peuvent pas être brisées lors du transport ;La température ambiante de fonctionnement du convoyeur à vis est de - 20 ~ 50 ℃ ;La température du matériau est inférieure à 200 ℃ ;Inclinaison du convoyeur ≤ 20 degrés ;La longueur de transport est généralement inférieure à 40 m.
Classement des lames
Les lames en spirale du convoyeur à vis ont principalement trois types : hélicoïde solide, hélicoïde à bande et hélicoïde à lame.Surface solide en spirale pesant la méthode S, adaptée au transport de matériaux pulvérulents et granuleux ;La surface en spirale de type courroie est appelée méthode D, et son pas de spirale est le même que le diamètre de la lame en spirale, qui convient au transport de matériaux pulvérulents et de petits morceaux;La surface en spirale de la lame est principalement utilisée pour transporter des matériaux visqueux et compressibles.Les processus de mélange et de mélange sont terminés en même temps pendant le processus de transport.Le pas de la spirale est d'environ 1,2 fois le diamètre de la lame en spirale.
Composition du produit
Les lames en spirale du convoyeur à vis ont une rotation gauche et droite.Le convoyeur à vis est composé de trois parties : le corps du convoyeur à vis, l'entrée et la sortie du matériau et le dispositif d'entraînement ;Le corps du convoyeur à vis est composé d'un roulement de tête, d'un roulement de queue, d'un roulement de suspension, d'un noyau en spirale, d'un boîtier, d'une plaque de couverture et d'une base ;Le dispositif d'entraînement est composé d'un moteur, d'un réducteur, d'un accouplement et d'une base.Les diamètres de vis couramment utilisés sont 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 800 mm et 1000 mm.Les convoyeurs à vis d'autres spécifications peuvent également être personnalisés.
Paramètre
| paramètres | spirale Diamètre nominal (mm) diamètre spirale (mm) |
Taper | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capacité | angle d'installation | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1,35 | 3.24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5,88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Vitesse de spirale n(r/min) | 12 à 16 | ||||||
| Moteur N(KW) | 0.75-5.5 (selon L et angle) | ||||||
| taille d'installation(mm) | UN | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Correspondance avec l'équipement correspondant | ||||||
| L | Selon les exigences de l'utilisateur | ||||||
| Li | Correspondance avec l'équipement correspondant | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Correspondance avec l'équipement correspondant | ||||||
| Salut | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Correspondance avec l'équipement correspondant | ||||||

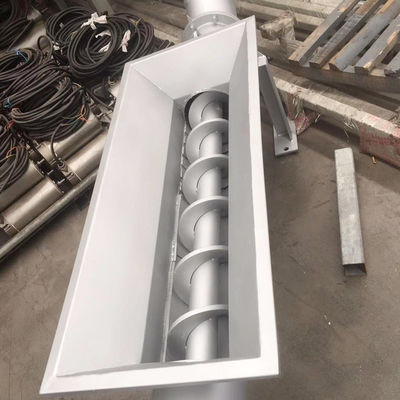

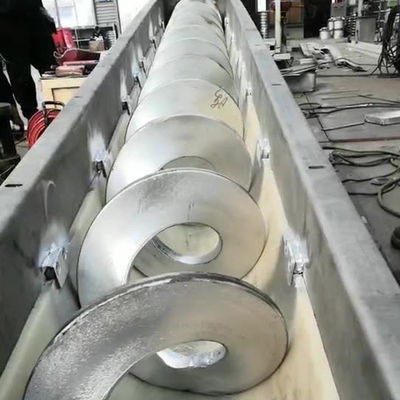

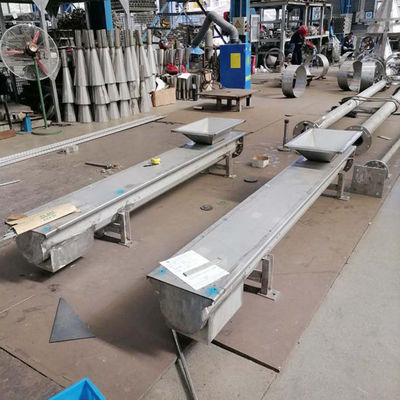

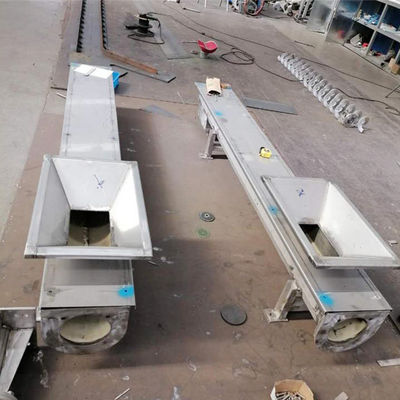

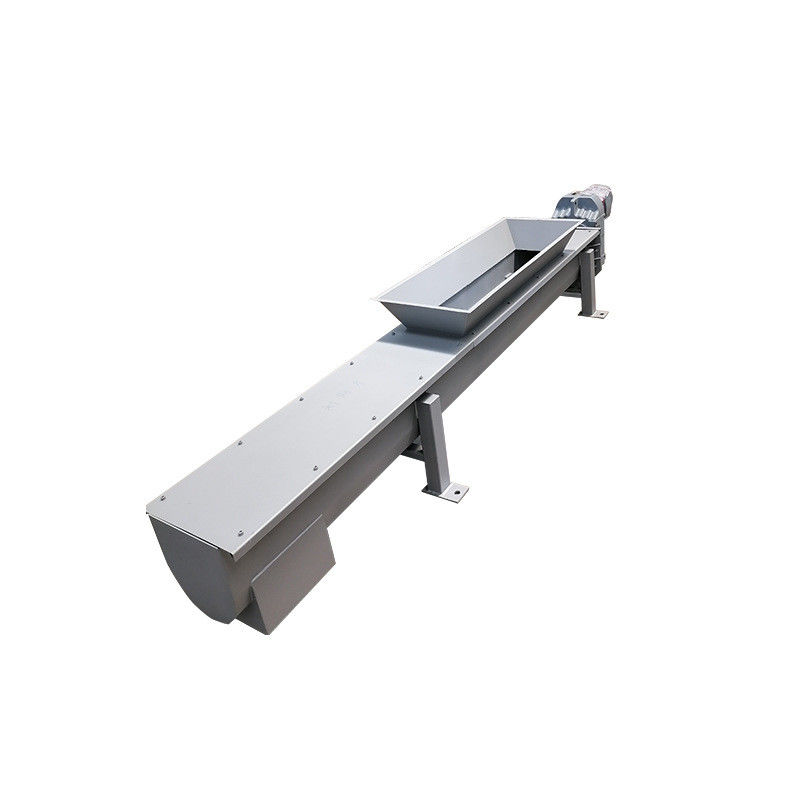

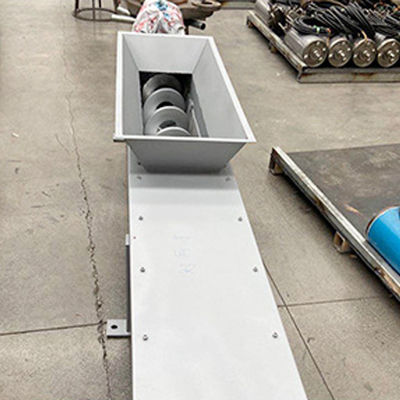

Image réelle
