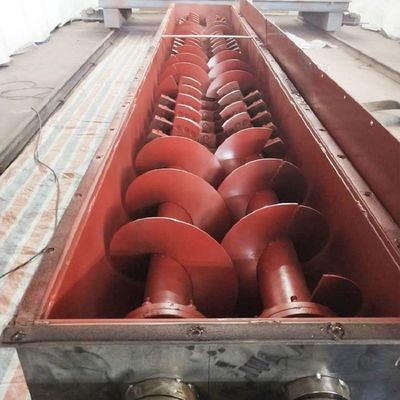

304 acier inoxydable en forme de U convoyeur à vis de boues charbon sable grain transportant équipement fabricant de chargeur
Le convoyeur à vis est une sorte de machine qui utilise le moteur pour entraîner la vis pour faire tourner et déplacer les matériaux afin d'atteindre l'objectif de transport.Il peut transporter des produits d'eau de manière inclinée ou verticale.Il a les caractéristiques d'une structure simple, d'une petite section transversale, d'une bonne étanchéité, d'un fonctionnement pratique, d'un entretien facile et d'un transport scellé pratique.Généralement, il est divisé en convoyeur à vis axial et convoyeur à vis sans arbre.
Principe de fonctionnement
Lorsque le convoyeur à vis fonctionne, le moteur entraîne les lames en spirale rotatives pour déplacer les matériaux et les transporter.Les lames en spirale soudées sur l'arbre rotatif du convoyeur à vis ont un type de surface solide, un type de surface de bande, un type de surface de lame et d'autres types selon les différents matériaux transportés.La force qui empêche le matériau de tourner avec les lames du convoyeur à vis est le poids du matériau lui-même et la résistance au frottement du boîtier du convoyeur à vis sur le matériau.
Application
Il est largement utilisé dans les céréales, l'industrie chimique, les matériaux de construction, la métallurgie, les mines, l'énergie électrique et d'autres départements, principalement pour le transport de petits morceaux de matériaux granulaires, pulvérulents et petits.Il ne convient pas au transport de matériaux faciles à détériorer, à viscosité élevée et à prise en masse, et à forte teneur en eau.
Caractéristiques du produit
1. Structure simple et faible coût
2. Travail fiable, entretien et gestion simples.
3. Taille compacte, petite taille de section et petite surface au sol.Il est facile d'entrer et de sortir des écoutilles et des chariots lors des opérations de déchargement dans les ports.
4. Il peut réaliser un transport scellé, propice au transport de matériaux faciles à voler, chauds et à forte odeur, réduire la pollution de l'environnement et améliorer les conditions de travail des travailleurs portuaires.
5. Chargement et déchargement faciles.La vis sans fin horizontale peut être chargée et déchargée à n'importe quel point de sa ligne de convoyage ;Le convoyeur à vis vertical équipé d'un dispositif de récupération à vis peut avoir d'excellentes performances de récupération.
Paramètre
| paramètres | spirale Diamètre nominal (mm) diamètre spirale (mm) |
Taper | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W |
| 200 | 250 | 300 | 350 | 400 | |||
| 185 | 235 | 285 | 320 | 385 | |||
| Capacité | angle d'installation | 0° | 1.5 | 3.6 | 6 | 8.4 | 11.7 |
| 5° | 1,35 | 3.24 | 5.4 | 7,56 | 10.53 | ||
| 15° | 1.05 | 2.52 | 4.2 | 5,88 | 8.19 | ||
| 25° | 0,9 | 2.16 | 3.6 | 5.04 | 7.02 | ||
| Vitesse de spirale n(r/min) | 12 à 16 | ||||||
| Moteur N(KW) | 0.75-5.5 (selon L et angle) | ||||||
| taille d'installation(mm) | UN | 0+40 | |||||
| B | 0 + 110 | ||||||
| Bi | Correspondance avec l'équipement correspondant | ||||||
| L | Selon les exigences de l'utilisateur | ||||||
| Li | Correspondance avec l'équipement correspondant | ||||||
| l_2 | (L-1000)/2-(L-71000)/3 | ||||||
| L3 | 250 | 250 | 300 | 350 | 400 | ||
| H | Correspondance avec l'équipement correspondant | ||||||
| Salut | 140 | 165 | 188 | 210 | 240 | ||
| H2 | H-150 | ||||||
| H3 | Correspondance avec l'équipement correspondant | ||||||

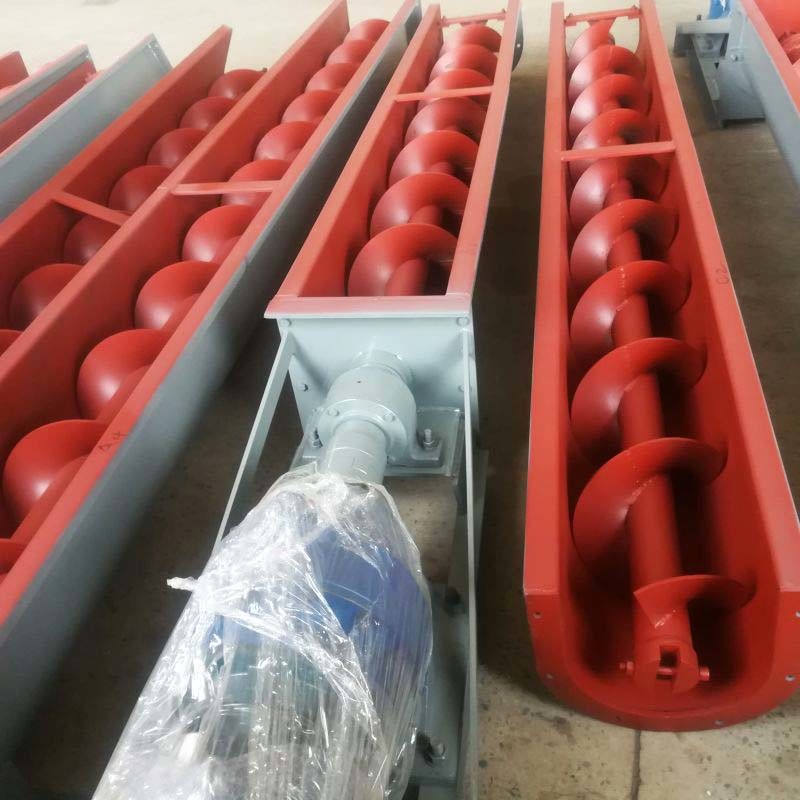

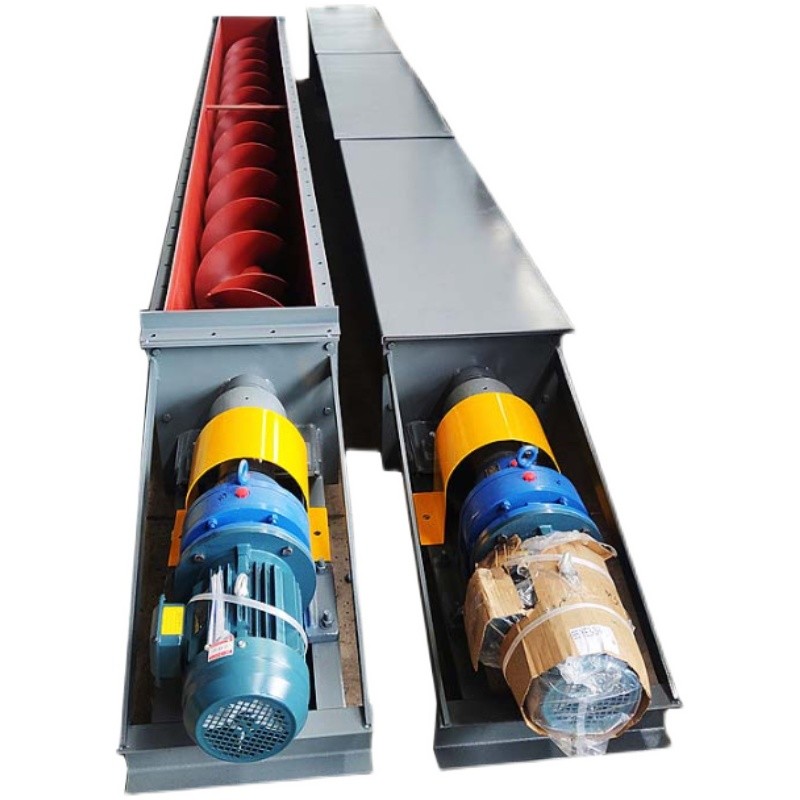

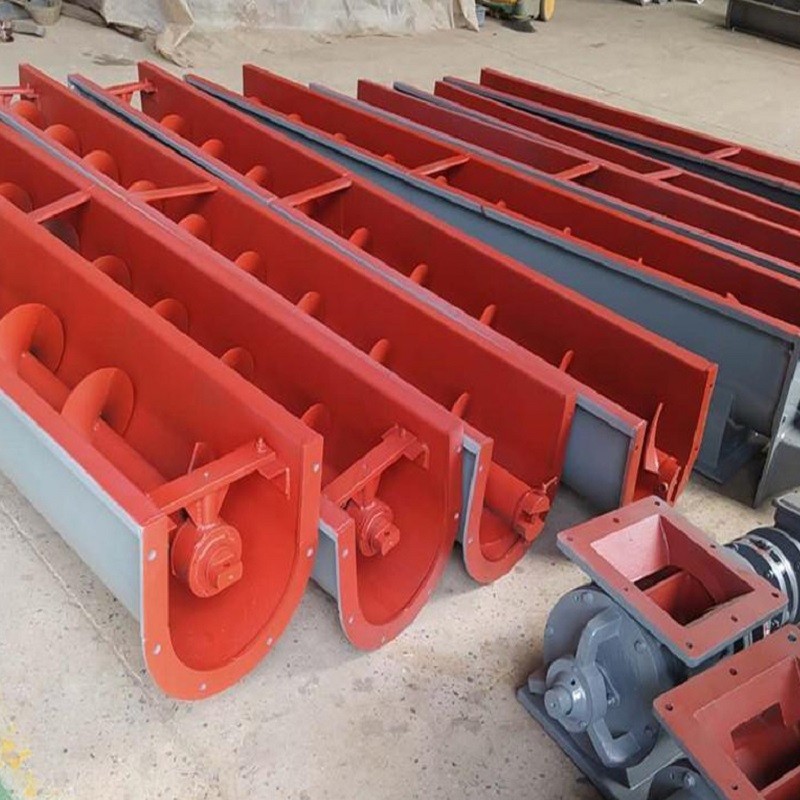

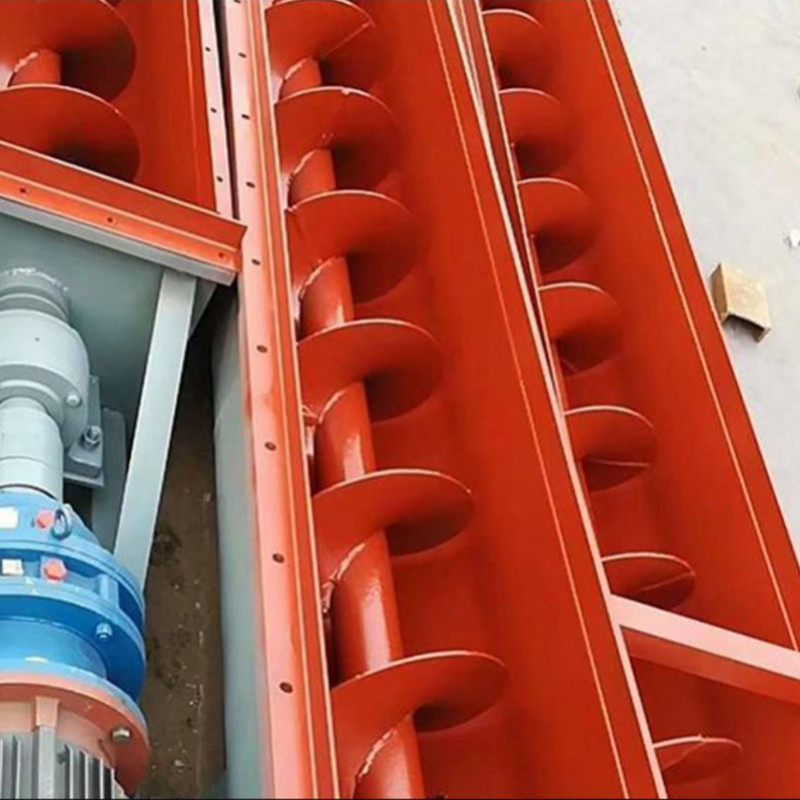

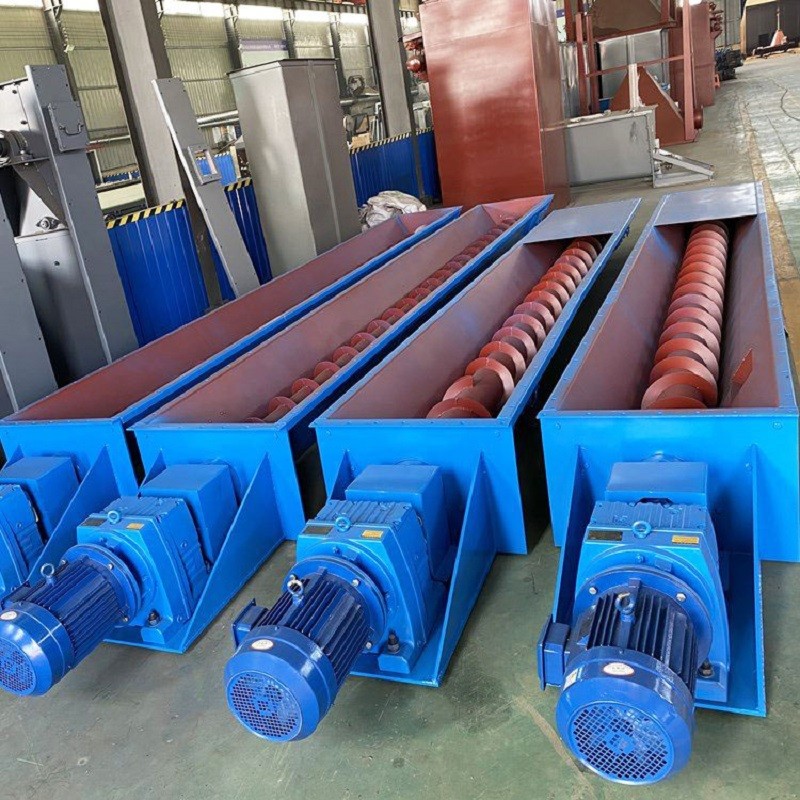

Image réelle
