Dispositif de dosage automatique Integrated de PAC/PAM dosant le système pour le dosage et l'agitation de dissolution
Le dispositif de dosage est un ensemble complet d'équipement intégrant dosant, remuant, transportant liquide et contrôle automatique.
Le dispositif de dosage a les caractéristiques de la structure compacte, de la sécurité simple, de l'opération simple, etc.
Le dispositif de dosage se compose principalement de réservoir de solution, de mélangeur, de pompe de dosage, d'armoire de commande électrique, de canalisation, de valve, etc. (il peut être configuré selon les conditions réelles des utilisateurs).
Principe de fonctionnement
Le dispositif de dosage sera préparé dans le réservoir de mélange selon la concentration exigée de l'agent, et puis mis dans le réservoir de solution après avoir été également remué par l'agitateur. La pompe de dosage (dosant la pompe) sera utilisée pour fournir la solution préparée au point de dosage ou au système indiqué.
La quantité et la pression de dosage du phosphate dosant le dispositif peuvent être choisies selon les besoins du processus industriel. L'écoulement est de 1L/h à 8000L/h, et la pression est de 0.1MPa à 25MPa. L'exactitude régulatrice de la pompe de dosage peut être aussi haute que le ± 1%, et des médias multiples peuvent être transportés simultanément et ajustés séparément.
Classification de produit
Le dispositif de dosage s'appelle également dosage du système et dosage de l'équipement. Le dosage des dispositifs peut être divisé en trois catégories selon les occasions d'utilisation.
1. gisement de pétrole dosant le dispositif. Il est principalement employé pour injecter des floculants, des inhibiteurs d'échelle, des inhibiteurs de corrosion, des demulsifiers et d'autres solutions pharmaceutiques dans la tête de puits et d'autres systèmes sur la plate-forme pendant l'exploitation d'huile.
2. Chaudière dosant le dispositif. Il peut être employé pour ajouter l'ammoniaque et l'hydrazine à l'eau d'alimentation de chaudière, ajouter l'ammoniaque et l'hydrazine au condensat, ajoutent l'ammoniaque et l'hydrazine à la protection d'arrêt de chaudière, et ajoutent le phosphate aux chaudières à vapeur, principalement pour des centrales et des centrales.
3. Traitement de l'eau dosant le dispositif. En cours de traitement de l'eau, des produits chimiques sont ajoutés à l'eau du robinet, aux eaux usées et aux eaux d'égout. Il est principalement employé pour l'approvisionnement en eau et le traitement de drainage, la protection de l'environnement et d'autres processus. Comme des usines hydrauliques, des hôtels, des restaurants, des piscines, des stations d'épuration, etc.
Paramètre
| Type | QJY-500 | QJY-1000 | QJY-1500 | QJY-2000 | QJY-3000 | |
| abilityQ de production (l/h) | 500 | 1000 | 1500 | 2000 | 3000 | |
| Taille | 900x1500x1650 | 1000 x 1625 x1750 | x 1000 2440x1800 | 1220 x 2440 x180C | 1220x3200x2000 | |
| Poudre PowerNi de dosage (kilowatts) | 0,18 | 0,18 | 0,18 | 0,18 | 0,18 | |
| mélangeur | DiameterG de lame (millimètres) | 250 | 250 | 250 | 250 | 250 |
| Vitesse verticale d'axe (i/min) | 96 | 96 | 96 | 96 | 96 | |
| PowerN2 (kilowatt) | 0,55 x 2 | 0.55x2 | 0,55 x 2 | 0.55x2 | 0.55x2 | |
| Dosage de la pompe de vis | Écoulement Q2 (système mv h) | 1 | 1 | 1.5~2.0 | 1.5-2.0 | 3,0~ 5,0 |
| Lifth (m) | 20 | 20 | 20 | 20 | 20 | |
| Puissance N3(kilowatts) | 1,1 | 1,1 | 1,5 | 1,5 | 2,2 | |
| Diamètre d'admission de l'eau (millimètres) | 20 | 20 | 25 | 25 | 32 | |
| Diamètre de débouché de l'eau (millimètres) | 20 | 20 | 25 | 25 | 32 | |
| Installation | B | 900 | 1000 | 1000 | 1220 | 1220 |
| L | 1500 | 1625 | 2440 | 2440 | 3200 | |
| H | 1650 | 1750 | 1800 | 1800 | 2000 | |
| Salut | 800 | 1050 | 1050 | 1050 | 1350 | |

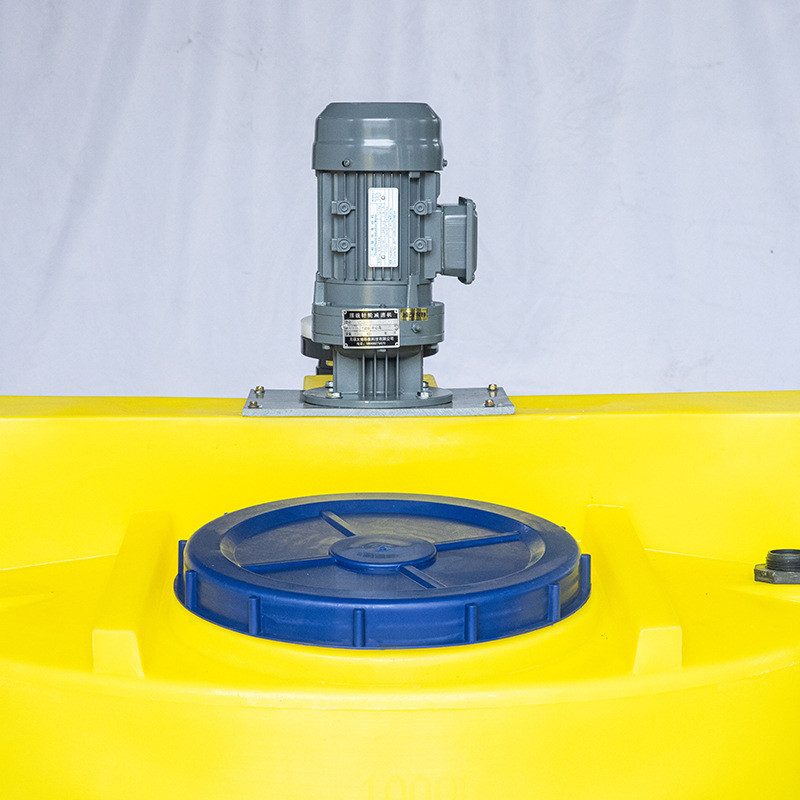

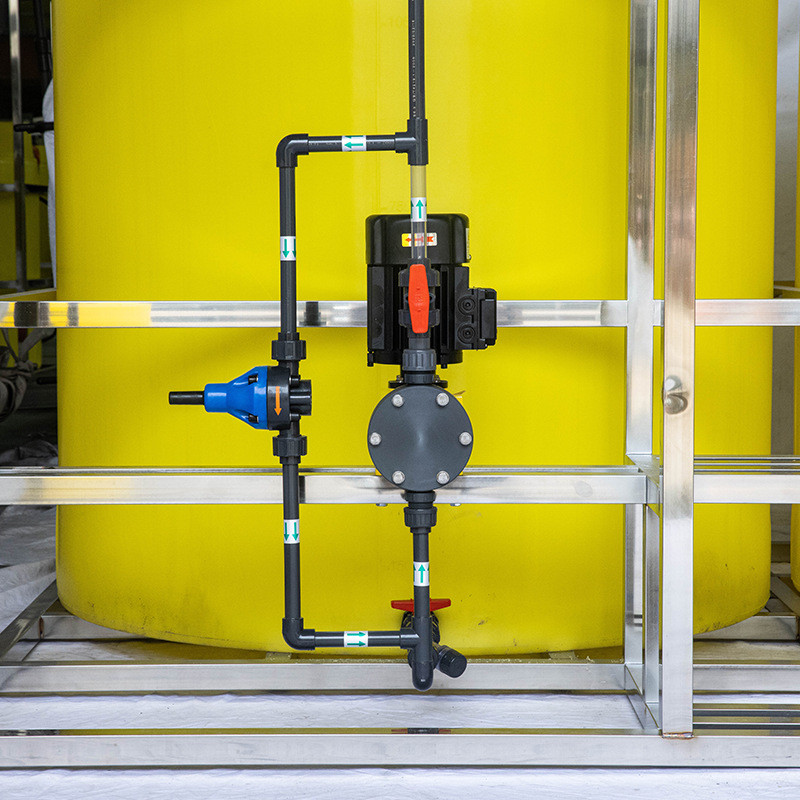

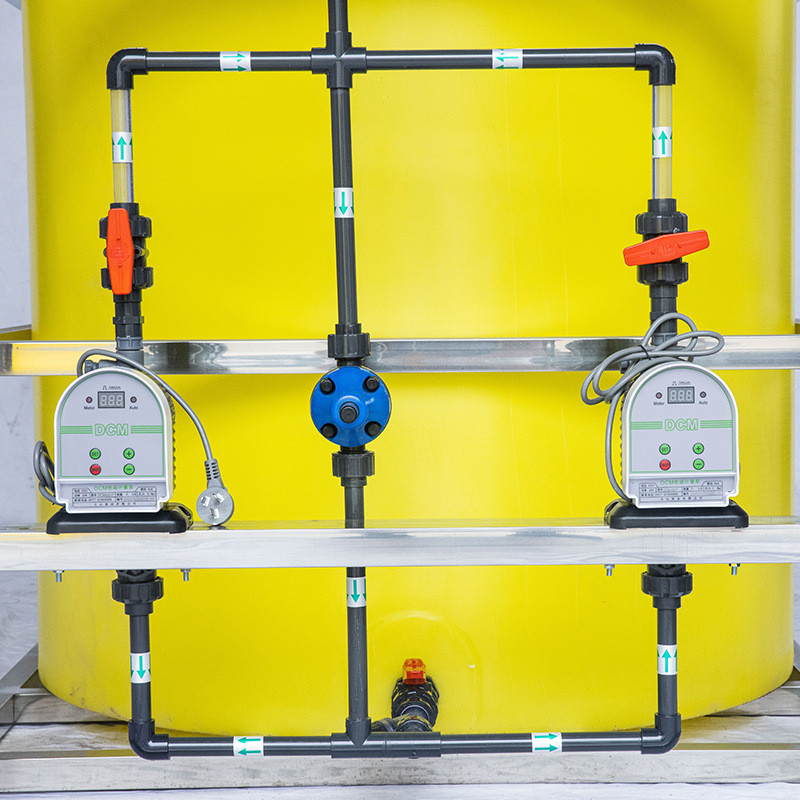

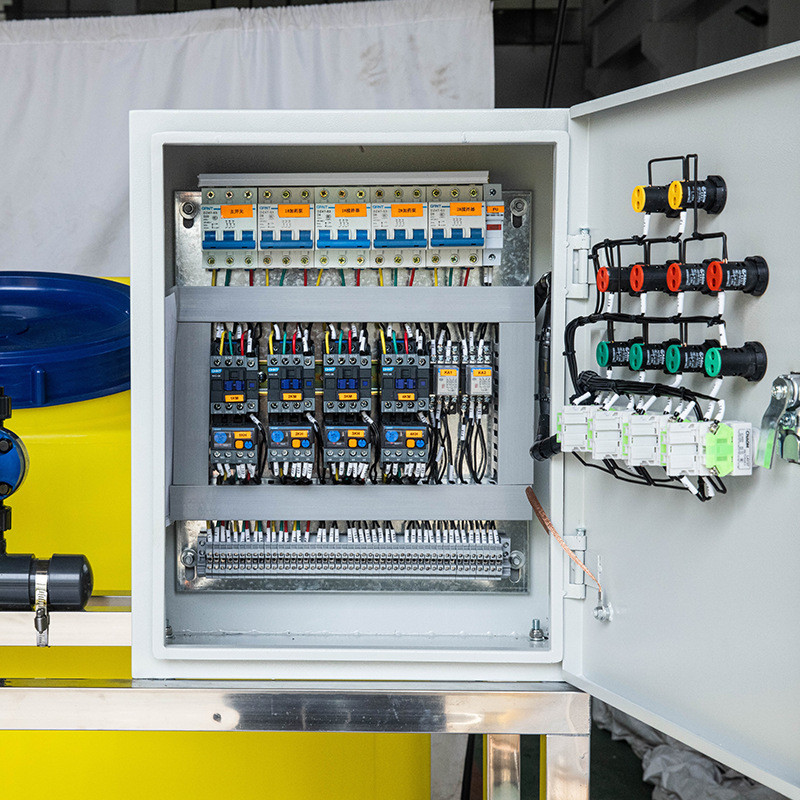

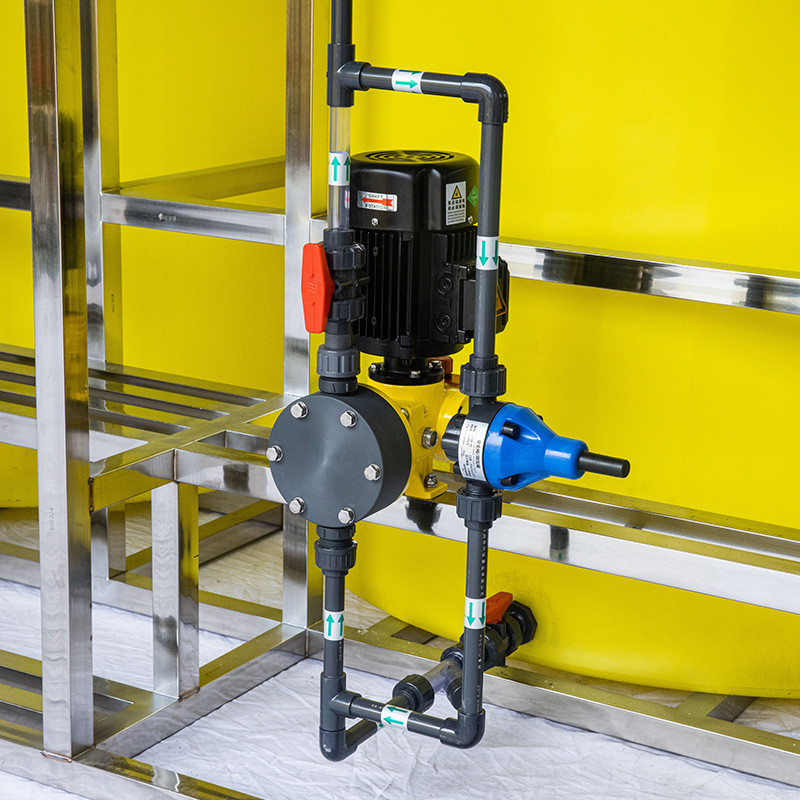

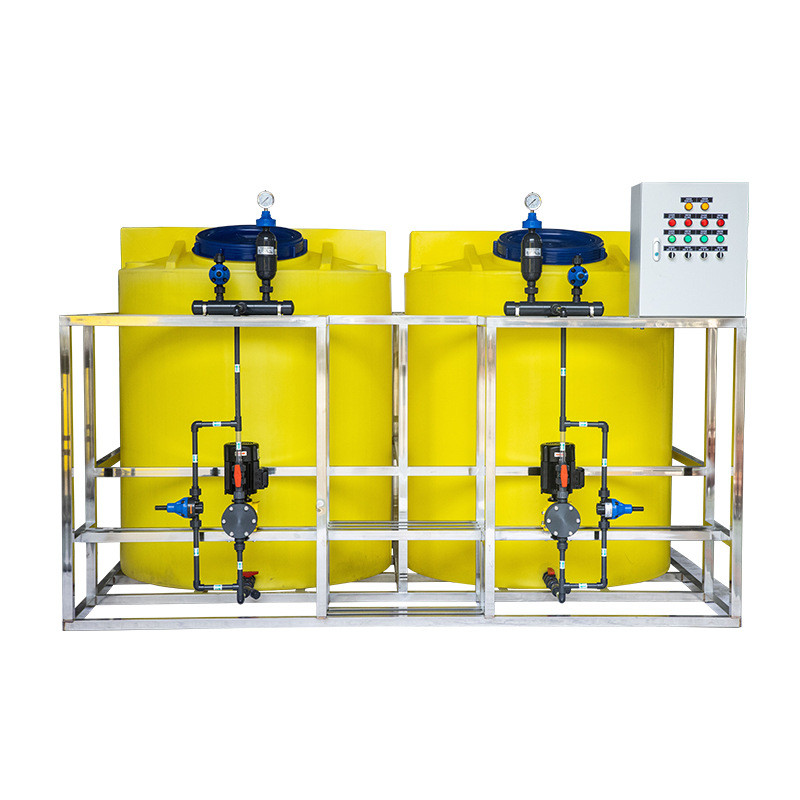

Vraie image
