| Lieu d'origine: | CHINE |
| Nom de marque: | Dongdai |
| Certification: | 9001 |
| Numéro de modèle: | Xlc-2130 |
| Quantité de commande min: | 1 set |
|---|---|
| Prix: | Negotiatable |
| Détails d'emballage: | Polywood d'exportation |
| Délai de livraison: | 3-5 semaines |
| Conditions de paiement: | T/T, Wechat Pay, Alipay, et vous pouvez compter sur moi. |
| Capacité d'approvisionnement: | 1000 ensembles par an |
| Standard: | ISO | Matériel: | acier inoxydable |
|---|---|---|---|
| Nom de produit: | Séparateur de sable | Capacité de traitement: | 360m3/h |
| Couleur: | Toute couleur | Traitement de surface: | Polissage |
| diamètre de la piscine: | 2130mm | Finition: | Plaine |
| Service: | Socle | Échantillon: | Accessoires disponibles |

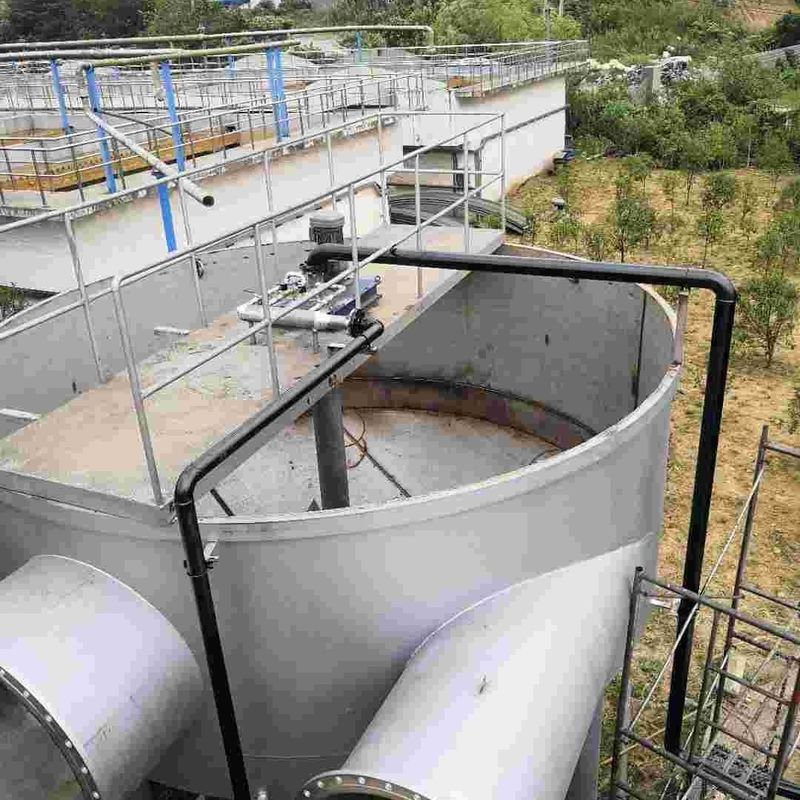

Présentation optimisée du produit : chambre de dessablage vortex série XLC pour le traitement des eaux usées municipales
Application
La chambre de dessablage vortex XLC utilise un mécanisme hydrocyclone pour séparer efficacement le limon, le sable et la matière organique des eaux usées. Elle est largement utilisée dans les processus de prétraitement des stations d'épuration municipales, des installations industrielles, des opérations minières et des systèmes de traitement de l'eau institutionnels.
Paramètres techniques
| Paramètre / Modèle | XLC-1830 | XLC-2130 | XLC-2430 | XLC-3050 | XLC-3650 | XLC-4870 | XLC-5480 | XLC-5800 | XLC-6100 |
|---|---|---|---|---|---|---|---|---|---|
| Diamètre du bassin Φ (mm) | 1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 |
| Capacité de traitement Q (m³/h) | 180 | 360 | 720 | 1080 | 1980 | 3170 | 4750 | 6300 | 7200 |
| Diamètre de la pale Φ1 (mm) | 1000 | 1500 | – | – | – | – | – | – | – |
| Vitesse de l'impulseur v (tr/min) | 12–20 | 12–20 | 12–20 | 12–20 | 12–20 | 12–20 | 12–20 | 12–20 | 12–20 |
| Puissance du moteur N (kW) | 0,75 | 1,1 | 1,5 | – | – | – | – | – | – |
| Volume d'air Q₁ (m³/min) | 1,43 | 1,79 | 1,75 | 1,75 | 2,03 | 1,98 | 1,98 | 2,01 | 2,01 |
| Pression du vent P₁ (kPa) | 34,3 | 34,3 | 39,2 | 39,2 | 44,1 | 53,9 | 53,9 | 58,8 | 58,8 |
| Puissance du ventilateur N₁ (kW) | 1,5 | 2,2 | 3,0 | 4,0 | – | – | – | – | – |
| Débit de la pompe Q₂ (m³/min) | 25 | 30 | 40 | – | – | – | – | – | – |
| Hauteur de la pompe h (m) | 2–3 | 2–3 | 2–3 | – | – | – | – | – | – |
| Puissance de la pompe N₂ (kW) | 2,2 | 3,0 | 4,0 | – | – | – | – | – | – |
Dimensions d'installation (mm)
| Symbole | XLC-1830 | XLC-2130 | XLC-2430 | XLC-3050 | XLC-3650 | XLC-4870 | XLC-5480 | XLC-5800 | XLC-6100 |
|---|---|---|---|---|---|---|---|---|---|
| A | 1830 | 2130 | 2430 | 3050 | 3650 | 4870 | 5480 | 5800 | 6100 |
| B | 1000 | 1500 | – | – | – | – | – | – | – |
| C | 305 | 380 | 450 | 610 | 750 | 1000 | 1100 | 1200 | 1200 |
| D | 610 | 760 | 900 | 1200 | 1500 | 2000 | 2200 | 2400 | 2400 |
| E | 300 | 400 | – | – | – | – | – | – | – |
| F | 1400 | 1400 | 1550 | 1550 | 1700 | 2200 | 2200 | 2500 | 2500 |
| G | 300 | 300 | 400 | 450 | 580 | 1000 | 1000 | 1300 | 1300 |
| J | 300 | 300 | 400 | 450 | 580 | 600 | 630 | 700 | 750 |
| L | 1100 | 1100 | 1150 | 1350 | 1450 | 1850 | 1850 | 1950 | 1950 |
Données mécaniques supplémentaires
Charge centralisée du pont de travail P : 30 kN
Couple de fonctionnement maximal M : 850–1195 N·m (selon le modèle)
Structure et principe de fonctionnement
La chambre de dessablage cyclone est dotée d'une cuve circulaire à fond conique équipée d'un séparateur à pales rotatives. Les eaux usées entrent tangentiellement et suivent un trajet de rotation de 270 degrés (dans le sens des aiguilles d'une montre, vue de dessus) avant de sortir par le canal de décharge.
L'entrée tangentielle crée un mouvement tourbillonnaire le long de la paroi interne, renforcé par l'agitation des pales. Cela génère un vortex axial qui accélère la sédimentation des particules de sable tout en séparant efficacement la matière organique. La vitesse d'écoulement augmente vers le centre, guidant le sable sédimenté dans une trajectoire en spirale vers la trémie centrale. Les matières organiques montent au centre et sont déchargées avec l'effluent. Le sable collecté au fond est extrait via un mécanisme de levage (pompe ou airlift) et dirigé vers un séparateur sable-eau, les eaux usées séparées retournant vers le canal de dégrillage.
Principales caractéristiques
Performances stables: Efficacité de dessablage constante malgré les variations de débit. Conception compacte avec une utilisation et une maintenance faciles.
Extraction de sable flexible: Airlift en option (meilleur effet de traitement) ou levage par pompe (coût inférieur).
Haute efficacité: Élimine >85 % des particules ≥0,2 mm.
Options de matériaux: Construction en acier pour Q <1080 m³/h ; structure en béton pour des capacités supérieures.
Contrôle automatisé: Cycles de lavage et de décharge du sable contrôlés par automate programmable pour un fonctionnement fiable.
Facilité d'utilisation: Capacités de contrôle local et à distance pour la commodité de l'utilisateur.
Principaux paramètres et tableau des tailles d'installation
Plan et tableau d'installation
Emballage et livraison
1. Emballage étanche selon la norme d'exportation internationale par conteneur de 20 pieds, 40 pieds, 40 hp. Les raccords d'équipement, le moteur électrique et l'armoire d'alimentation seront emballés dans une caisse en bois ou une boîte en fer. Les autres équipements seront emballés avec un tissu plastique à rayures de couleur.
2. La taille de l'ensemble de la machinerie de l'usine est généralement importante, nous utiliserons donc un tissu imperméable pour emballer le tout. Le moteur, la boîte de vitesses ou d'autres pièces facilement endommagées seront placés dans une boîte. Nous avons un service d'expédition professionnel, qui fera de son mieux pour économiser la quantité de votre conteneur.
Pourquoi nous choisir ?
1. Longdai a plus de 10 ans d'expérience dans le traitement des eaux usées et des boues.
2. Nous introduisons la technologie allemande , notre produit est donc bien meilleur que les autres fabricants chinois.
3. Nous n'utilisons que les meilleures pièces des meilleurs fournisseurs.
4. Nous avons notre propre centre de R&D et un système de fabrication complet.
À propos de nous
Située à Yixing, une ville avancée et magnifique de la province du Jiangsu, en Chine, Longdai Co. Ltd est un fournisseur d'équipements de traitement de l'industrie pétrochimique spécialisé dans le traitement environnemental et intégrant la recherche et le développement indépendants, la conception, l'entrepreneur général, la fabrication d'équipements de protection de l'environnement et la fourniture de matériaux connexes.
Les principaux produits comprennent les dégrilleurs mécaniques, les appareils de flottation à l'air, les appareils de dosage, les racleurs de boues, les tours de refroidissement, les décanteurs, les appareils de dégraissage chimique, les dégrilleurs hydrauliques, les séparateurs sable-eau, les filtres, les convoyeurs, les épaississeurs, les filtres biologiques, l'eau adoucie, les équipements de traitement des eaux usées enterrés, etc.
FAQ :
Q : Fournissez-vous un service OEM ?
R : Oui. Nous pouvons réaliser la conception personnalisée en fonction de votre demande différente pour la déshydratation des boues.
Q : Qu'en est-il de la capacité de production de votre entreprise ?
R : Notre usine couvre une superficie de plus de 15 000 m² et produit 2 000 machines par an.
Q : Comment pouvons-nous vous faire confiance, à vous et à votre entreprise ? Est-ce votre première transaction ?
R : R : Notre entreprise a plus de 20 ans d'expérience professionnelle. Nous coopérons avec plus de 800 clients en Chine et à l'étranger. Nous exportons dans près de 60 pays du monde entier. Et nous avons plus de 60 brevets, des certificats CE, ISO 9001, SGS.
Q : Offrez-vous un service après-vente ?
R : Assistance technique vidéo, assistance en ligne, pièces de rechange, service de réparation et de maintenance sur site
Q : Quelle est la durée de votre garantie ?
R : 2 ans après l'arrivée des marchandises. Pendant cette période, tant qu'il ne s'agit pas d'un dommage causé par l'homme, nous envoyons gratuitement les pièces endommagées.
