Machine d'éraflure de boue de système de grattoir de boue de rendement élevé de double tuyau utilisée pour l'usine de traitement des eaux résiduaires
À nos clients :
Nous nous engageons dans un bon nombre de fabrication d'équipements de traitement des eaux résiduaires. N'importe quelle question, se sentent svp libre pour nous contacter. Merci.
Caractéristiques principales
1. Les cuvettes d'admission et de débouché autour du réservoir de sédimentation sont conçues avec des côté-sections pour assurer l'alimentation en eau et la sortie uniformes autour du réservoir de sédimentation.
2. Le dispositif d'entraînement adopte une combinaison d'un réducteur hélicoïdal de vitesse et d'un réducteur d'engrenage à vis sans fin pour assurer le couple et la vitesse de sortie, et l'effet de transmission est haut ; le réducteur est équipé d'un dispositif de protection excessif de couple, qui est en fonction sûr et fiable.
3. Quand φ≤40m, une paille à simple face est employé, et si φ>40m, une paille double face est employée.
4. Le tube d'aspiration de boue utilise un tuyau perforé horizontal pour décharger la boue, qui n'interfère pas l'écoulement de densité dans le réservoir et n'assure pas la stabilité de l'eau.
5. l'aspiration de boue sur le tube d'aspiration en forme de cône de boue est uniquement conçue et adopte le lancement variable de trou, de l'intérieur à l'extérieur, de petit à grand, pour assurer l'aspiration équilibrée de boue au fond de tout le étang, concentration d'aspiration de boue d'augmentation, et sauve la puissance de refoulement de boue.
6. Il y a deux manières de l'écrémage : plat écrémant et écrémage de tube (l'ancien est par convention employé).
7. Il est facile utiliser l'équipement, et le fonctionnement de l'équipement peut être localement directement commandé/à distance.
Paramètres
| Number modèle/paramètres | ZCX-25 | ZCX-30 | ZCX-35 | ZCX-40 | ZCX-45 | ZCX-50 | |
| Diamètre de piscine Φ (m) | 25 30 35 40 45 50 | ||||||
| Profondeur profonde de piscine H (m) | 4.0~5.5 (selon les besoins des utilisateurs) | ||||||
| Profondeur d'eau de côté de piscine H1 (m) | 3.5~5.0 (selon les besoins des utilisateurs) | ||||||
| Ligne vitesse externe V (m/min) de bord | 2.0~3.0 | ||||||
| Puissance du moteur N (kilowatts) | 0,5 | 0,55 | 0,75 | 1,1 | 1,1 | 1,1 | |
| Taille d'installation (millimètres) | B | 1000~1200 | |||||
| ①1 | 009 | 600 | 800 | 900 | 1000 | 1200 | |
| Φ2 | 006 | 900 | 1100 | 1200 | 1300 | 1500 | |
| 3 | 1500 | 1500 | 1700 | 1900 | 2000 | 2300 | |
| B1 | Selon les besoins des utilisateurs | ||||||
| H3 | Selon les besoins des utilisateurs | ||||||
| L | Selon les besoins des utilisateurs | ||||||
| Charge verticale de la plate-forme centrale P1 (KN) de colonne | 65 | 70 | 90 | 98 | 120 | 155 | |
| Charge du pont fonctionnant P2 (KN) | 6,5 | 7,2 | 9,5 | 10,0 | 13,5 | 17 | |
| Couple de fonctionnement maximum M (N.m) | 140 | 168 | 268 | 448 | 505 | 560 | |
Application

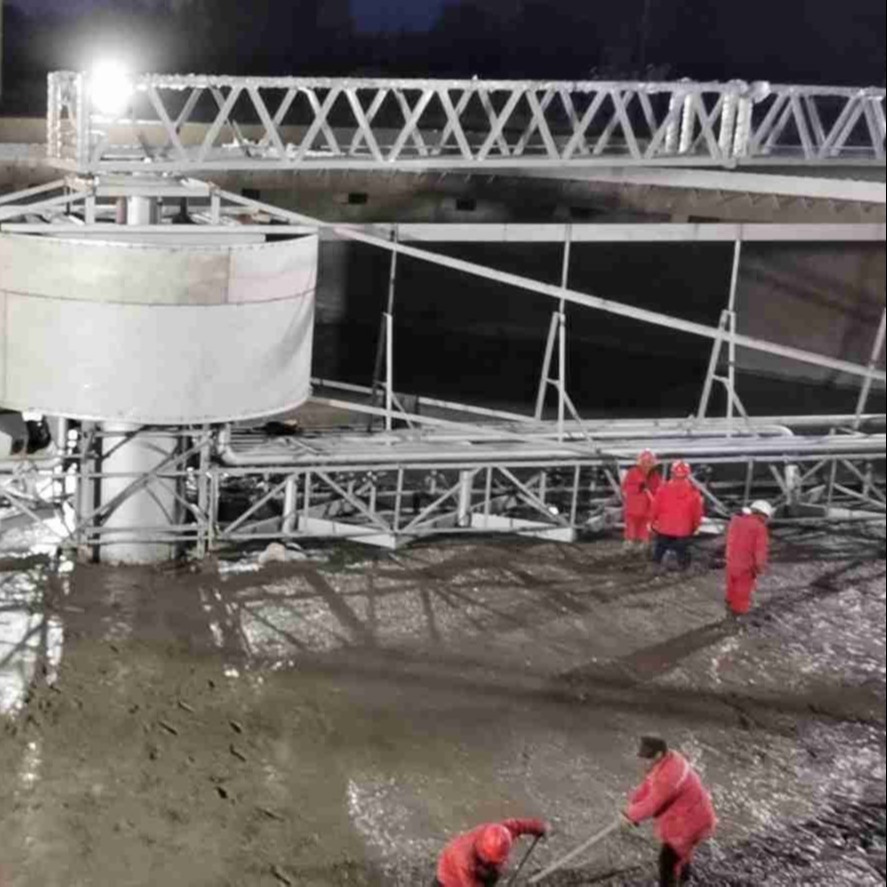

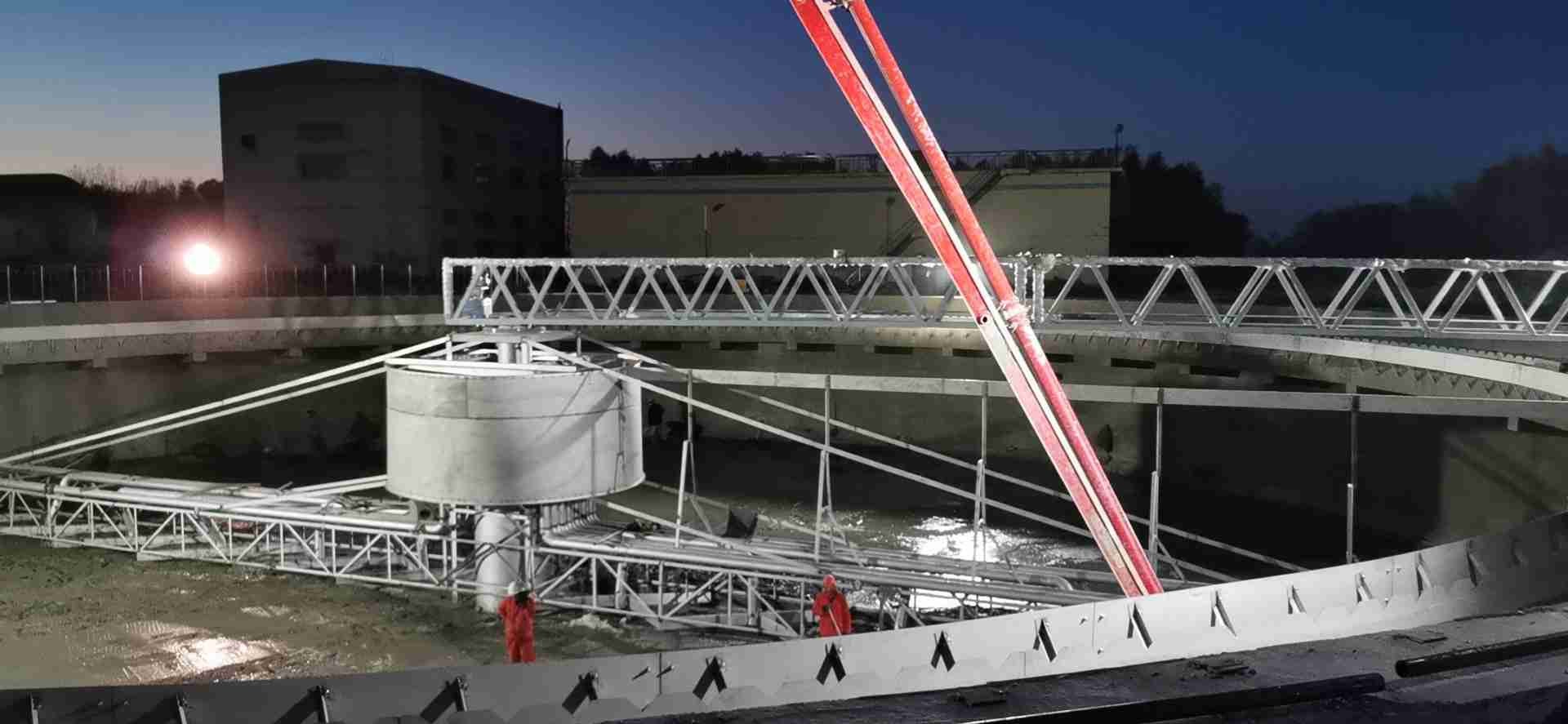

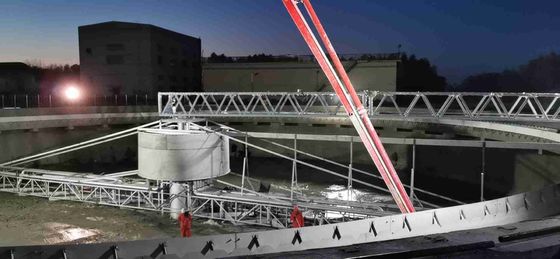

Le type central de ZCX conduire (la double) machine simple d'aspiration de tuyau convient à de grands et moyens réservoirs de sédimentation avec la prise d'eau périphérique, la décharge périphérique de l'eau, et la décharge centrale de boue. Il est principalement employé pour l'aspiration et la décharge des réservoirs de sédimentation secondaires des stations d'épuration urbaines.
Principe de structure et de fonctionnement
L'équipement adopte la transmission centrale et le type de cadre vertical. Les eaux d'égout écrivent le réservoir et les écoulements environnants d'alimentation en eau même dans la piscine par les trous d'alimentation en eau au fond du réservoir. Sous l'action de l'eau périphérique maintenant la jupe, les écoulements d'eau du fond de la piscine au centre, et la boue dépend de son propre poids. La boue est déposée sur le fond de la piscine pour former une séparation de la boue-eau. Le dispositif d'entraînement conduit le cadre vertical central pour tourner, et conduit le bras de grattoir et le tube d'aspiration pour tourner. Sous l'action de la pression hydrostatique, la boue écrit également le port d'aspiration disposé sur le tube d'aspiration, et puis des passages par la décharge centrale. Le tuyau de boue est déchargé hors de la piscine par la soupape à manchon du drain de boue bien. La quantité de boue déchargée peut être commandée par le degré de levage de la soupape à manchon. L'écume sur la surface de l'eau est écrémée au bord de la piscine par le dispositif d'écumoire de scories, et a puis éraflé dans le drain par le râteau de grattoir et déchargé hors de la piscine ; tandis que le surnageant est déchargé dans la cuvette de débouché de l'eau par le plat triangulaire de déversoir de débouché de l'eau.
Diagramme d'ensemble et d'installation
1. support vertical fonctionnant de rotation de la colonne 7.Center du dispositif 6.Center du réservoir 5.Drive de boue du bras 4.Central du panneau 3.Scraping d'écumoire du pont 2.
8.Scum cloison, 9.suction tuyau, déversoir de débouché des 10. eaux, l'eau 11. maintenant le skirtboard, 12.counterweight
Emballage et livraison
1. Emballage imperméable avec la norme internationale d'exportation de 20ft, 40ft, conteneur 40hp. Des garnitures d'équipement, le moteur électrique et l'armoire d'alimentation seront emballés dans la boîte en bois de cas ou de fer. L'autre équipement sera emballé par le tissu en plastique de Couleur-rayures.
2. La taille de plantes entières de machines sont grande comme normale, ainsi nous emploierons le tissu imperméable pour emballer tous. Le moteur, réducteur de transmission ou d'autres pièces facilement endommagées, nous les mettrons dans la boîte. Nous avons un département de expédition professionnel, ils essayerons leur meilleur pour épargner votre quantité de conteneur.
Pourquoi choisissez-nous ?
1. Longdai a plus que 10 ans de l'expérience du traitement d'eaux usées et de boue.
2. Nous présentons Allemand la technologie, ainsi notre produit est beaucoup meilleurs que d'autres fabricants chinois.
3. Nous employons seulement les meilleures parties du meilleur fournisseur.
4. Nous avons notre propres centre de R&D et système complet de fabrication.
Au sujet de nous
Situé dans Yixing, une ville avancée et belle de province de Jiangsu, Chine, Longdai Co., Ltd est un fournisseur d'installation de fabrication d'industrie pétrochimique spécialisé dans la recherche et développement indépendante &integrating de traitement environnementale, la conception, la fabrication générale d'équipement de protection de l'environnement se contractante et, et l'approvisionnement matériel approprié.
Les produits principaux incluent l'écran de barre, le dispositif mécaniques de flottation à air, dosant le dispositif, le grattoir de boue, la tour de refroidissement, le décanteur, le dispositif de dégraissage chimique, l'écran hydraulique, le séparateur d'eau de sable, le filtre, le convoyeur, l'épaississant, le filtre biologique, l'eau adoucie, l'équipement enterré de traitement des eaux usées, etc.
