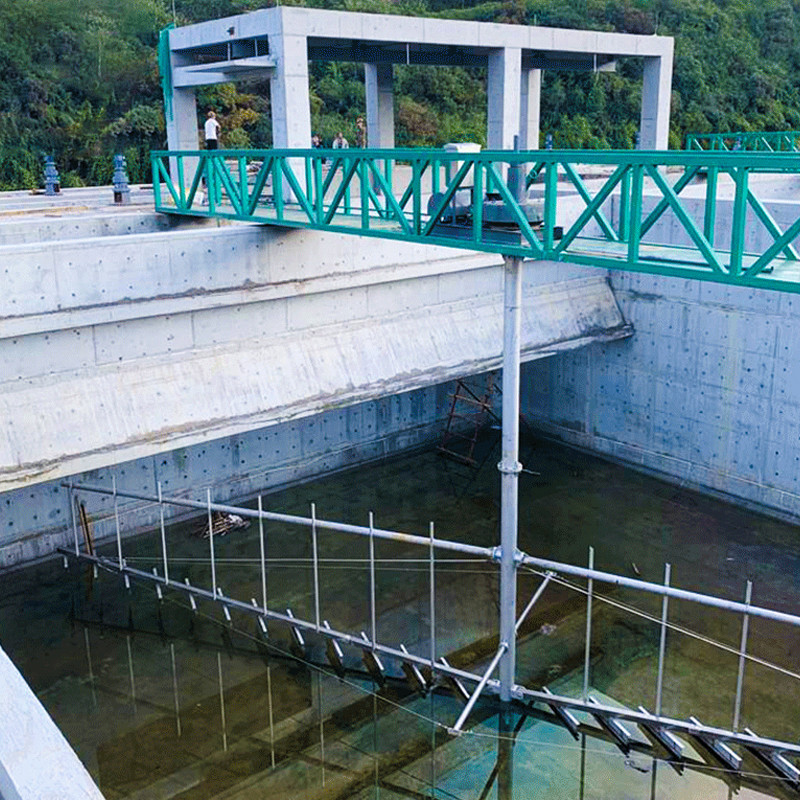

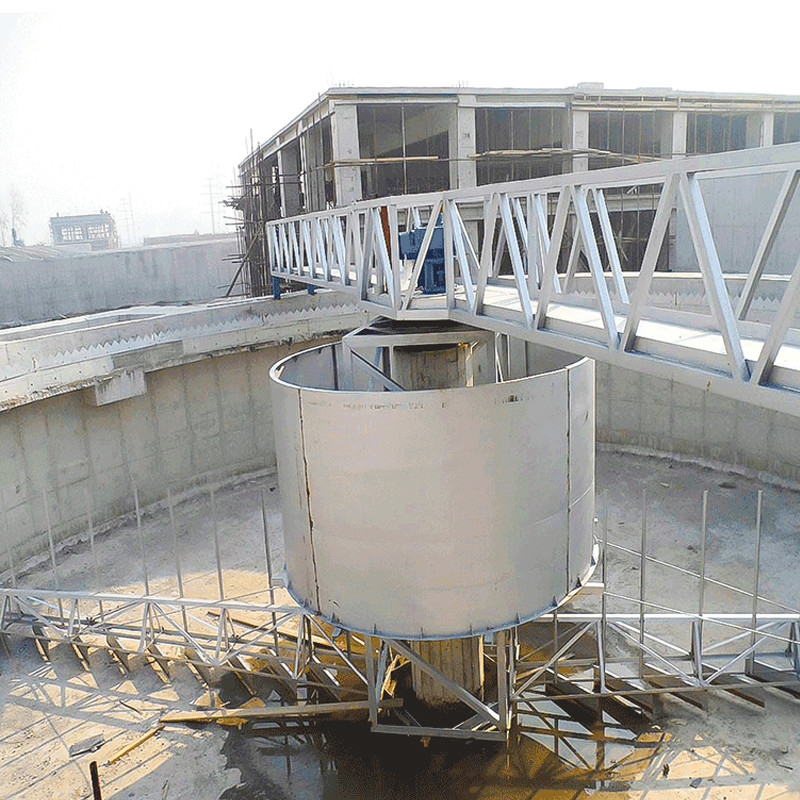

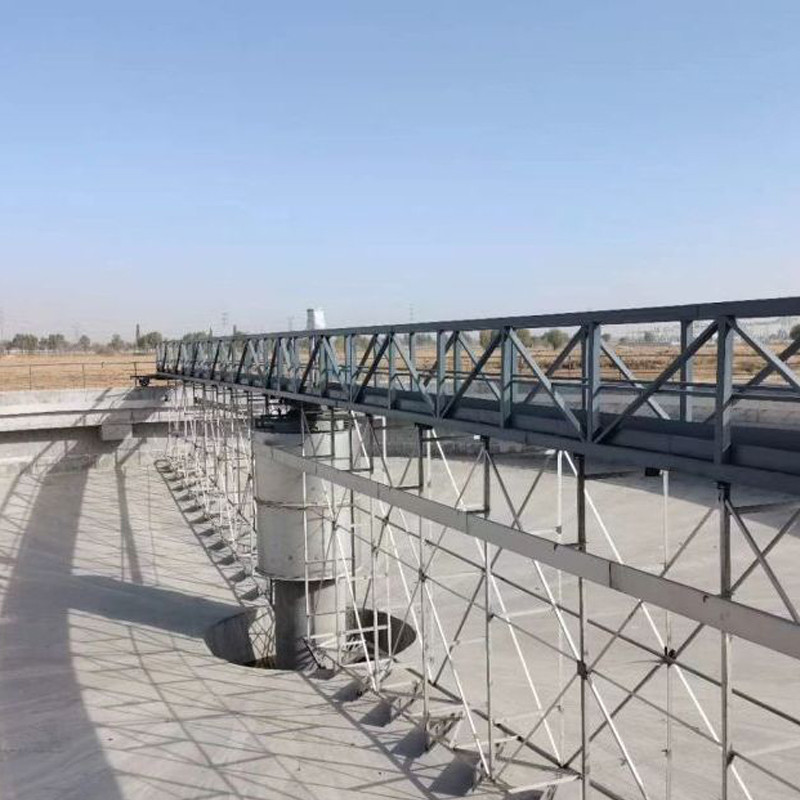

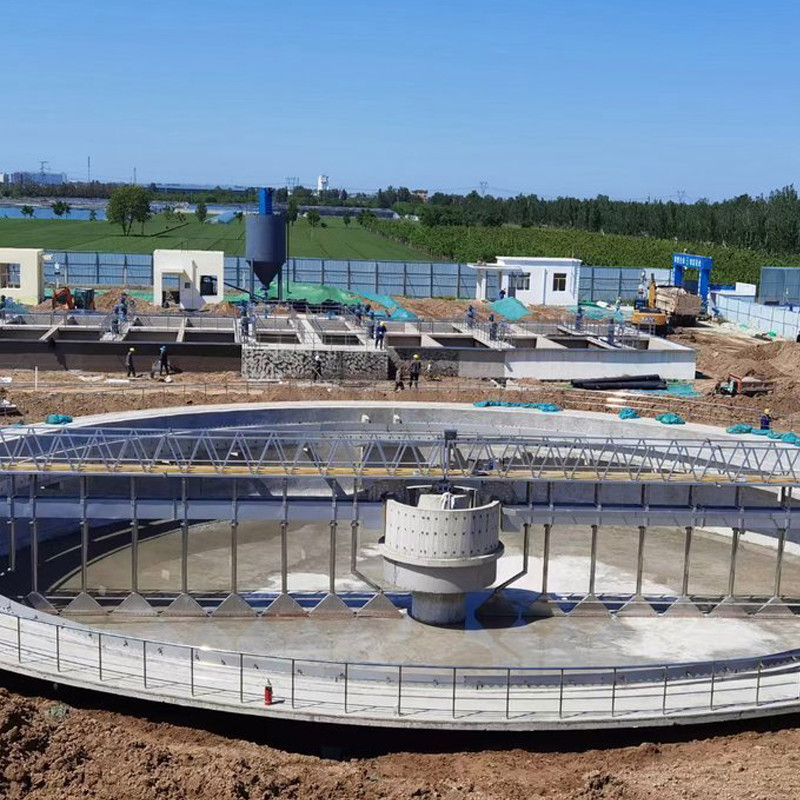

Station d'épuration municipale suspendue d'entraînement d'acier inoxydable de grattoir central de boue
La commande centrale a suspendu l'éraflure de boue est principalement employée dans le réservoir rond d'épaississement de boue de la station d'épuration pour érafler la boue arrangée sur le fond du réservoir au carter de vidange de boue pour le retour de boue ou épaississement et asséchage, et écrème l'écume sur la surface de réservoir à la trémie d'écume, qui est déchargée hors du réservoir par la trémie d'écume pour davantage de traitement.
principe de fonctionnement

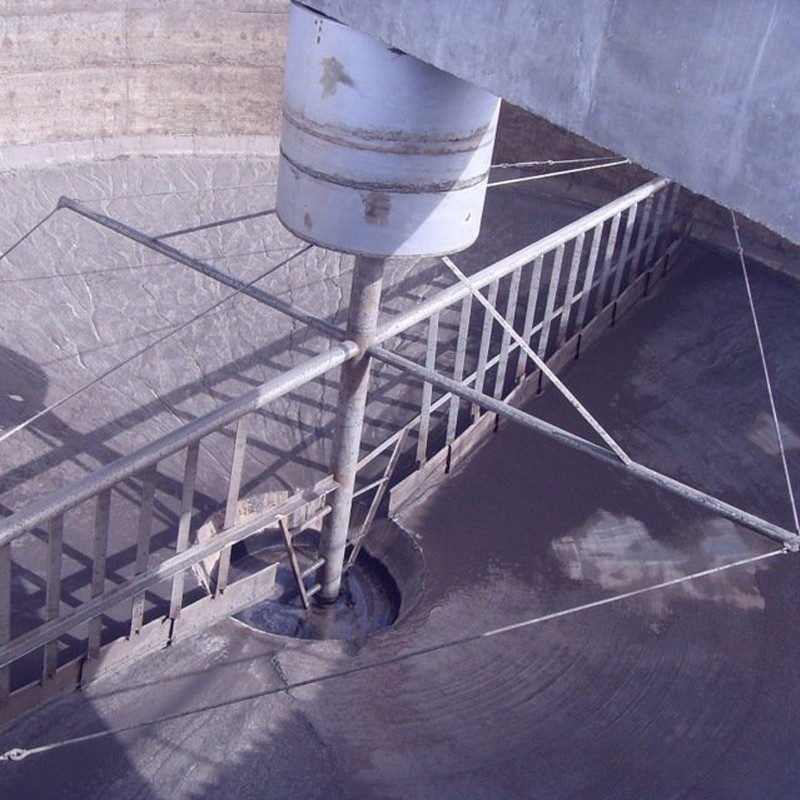

Conduit par l'unité de puissance, le grattoir de boue conduit le cadre suspendu de grattoir pour tourner, et érafle la boue arrangée au fond du réservoir au carter de vidange central de boue par le grattoir. Pour améliorer l'effet d'épaississement de boue, le bras de grattoir conduit la barre de grille d'épaississement pour remuer lentement. En passant par la boue, il fournit un passage pour que les eaux d'égout s'échappent de la boue.
Caractéristiques du produit
1. Structure simple et poids léger ; Pendant que la structure de botte est adoptée, le poids du mécanisme est considérablement réduit comparé au mécanisme traditionnel.
2. entretien simple et commode et bas coût d'opération.
3. Le nouveau mécanisme de transmission adopte le réducteur planétaire, il est facile installer que, simple et compact dans la structure et la haute dans l'efficacité.
4. Tous les composants électriques sont type, sûrs et fiables extérieurs, et peuvent être commandés aléatoirement et à distance.
5. Il peut être fabriqué selon la taille spécifique des utilisateurs, et les parties en contact avec l'eau peuvent également être faites d'acier inoxydable.
Mélange de produit

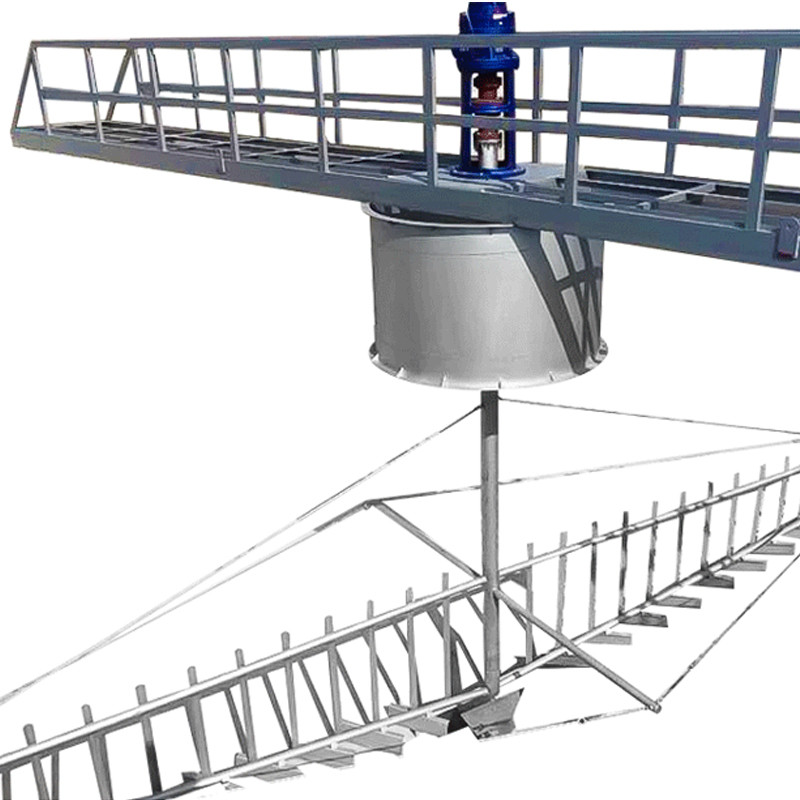

L'épaississant central de suspension d'entraînement se compose principalement de pont fonctionnant, de petit grattoir, de cylindre stabilisant d'écoulement, de botte de éraflure de boue, de dispositif de débordement, d'appui central, de dispositif de conduite, de grattoir d'écume, de panneau de éraflure de boue, de boîte électrique, etc.
Paramètres de produit
|
Paramètre/modèle WidthΦ de piscine (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profondeur profonde de piscine H (m) | 3.5~4.5 (selon les besoins des utilisateurs) | |||||||||
| Profondeur d'eau de côté de piscine H2 (m) | 3.0~4.0 (selon les besoins des utilisateurs) | |||||||||
| Autour de la ligne vitesse V (m/min) | 1.8~2.2 | |||||||||
| Dimensions de marche de roue (millimètres) | 400x120 | 420x150 | ||||||||
| Puissance du moteur N (kilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| Taille d'installation (millimètres) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Selon les besoins des utilisateurs | |||||||||
| H3 | Selon les besoins des utilisateurs | |||||||||
| L | Selon les besoins des utilisateurs | |||||||||
| Autour de la pression P1 (KN) de roue | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Charge verticale de la plate-forme centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Charge centrale de la charge centrale P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
