Équipement périphérique de traitement de boue de réservoir de sédimentation de fabricant de grattoir de boue d'entraînement de demi pont d'acier inoxydable

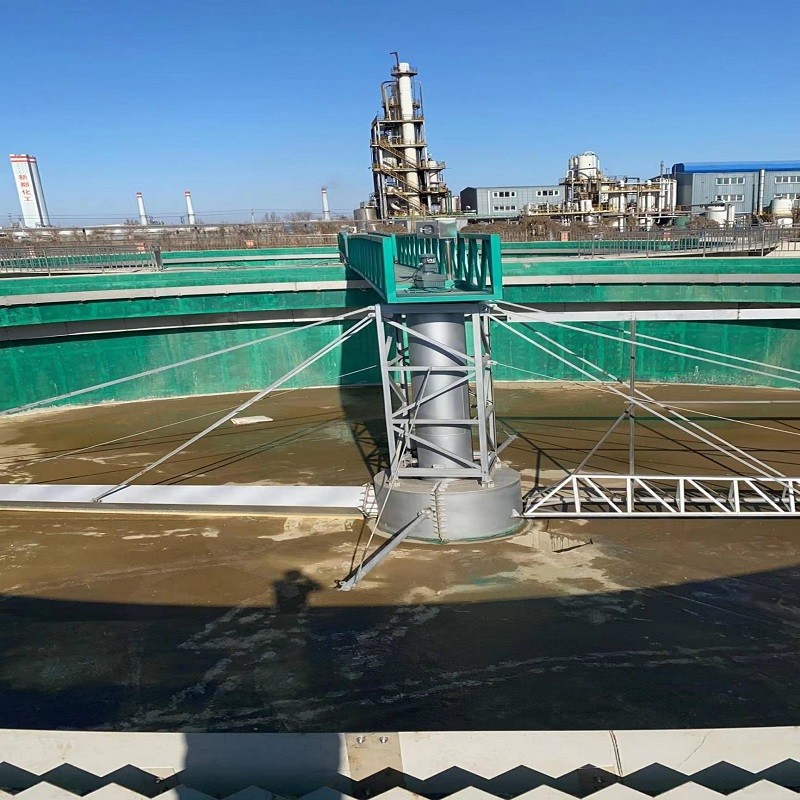

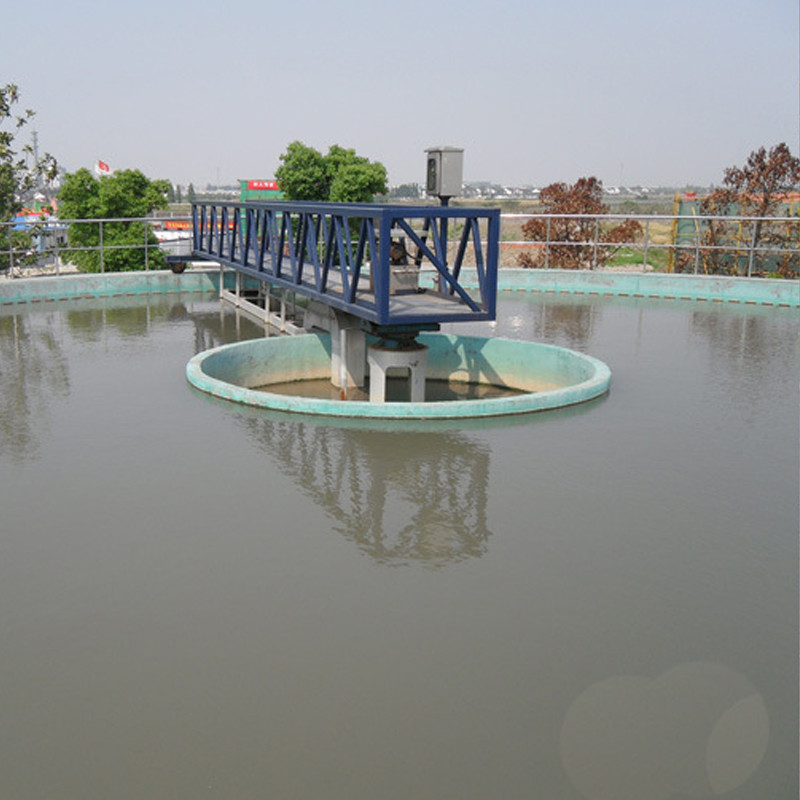

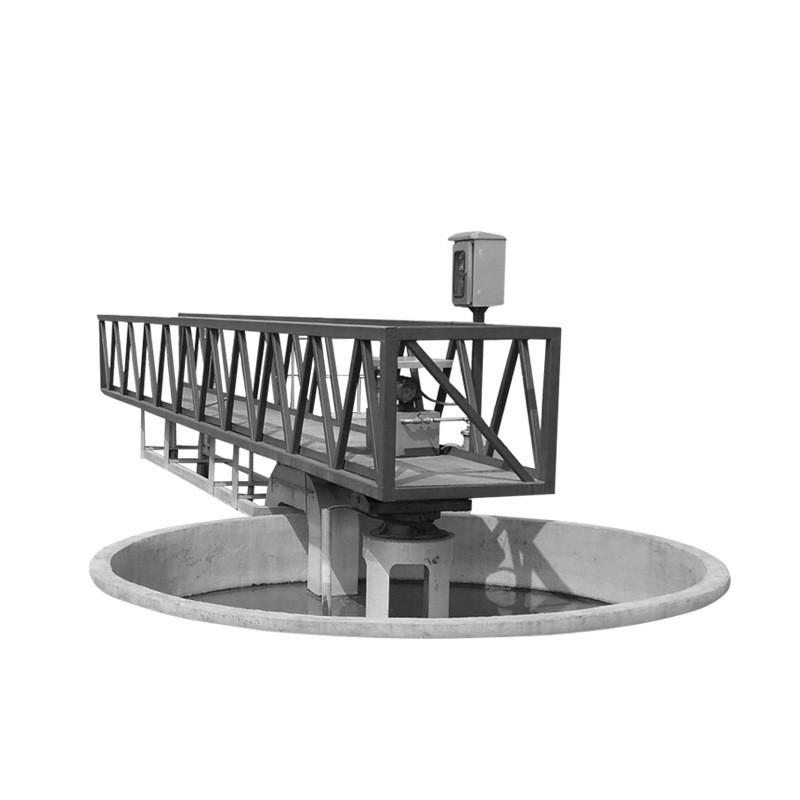

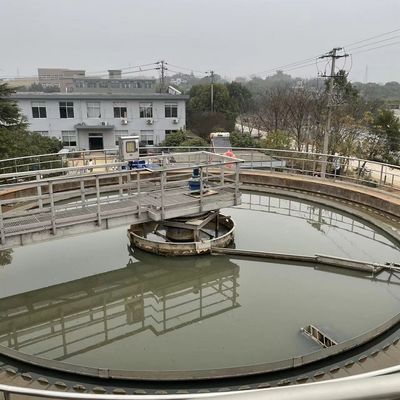

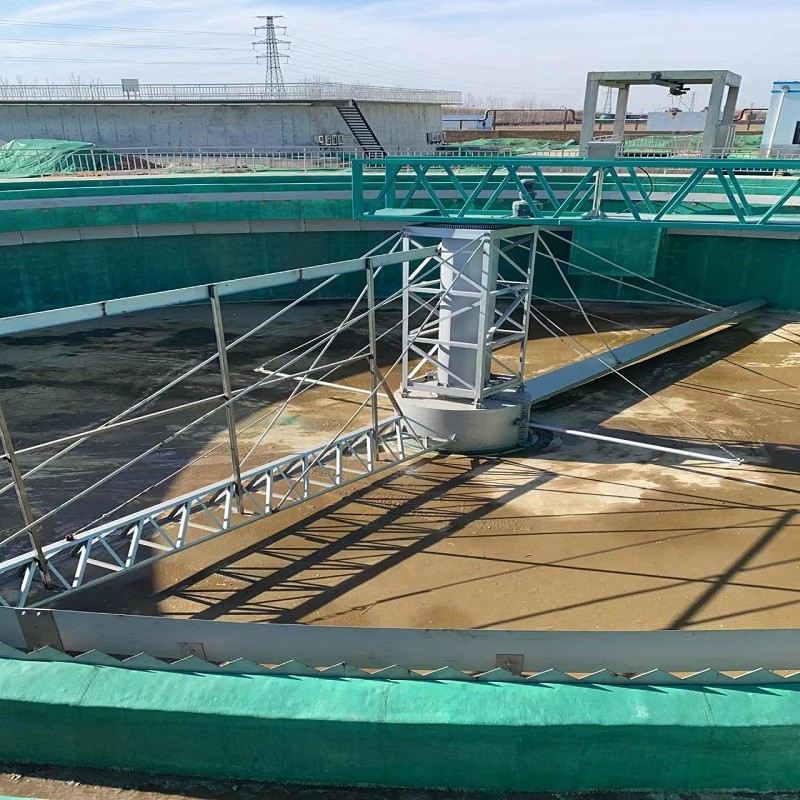

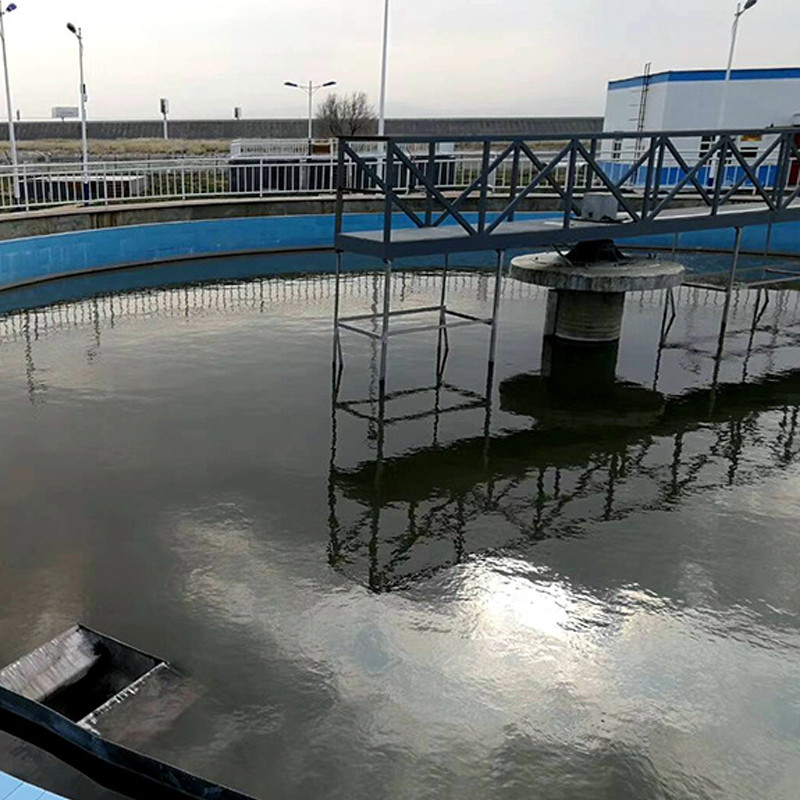

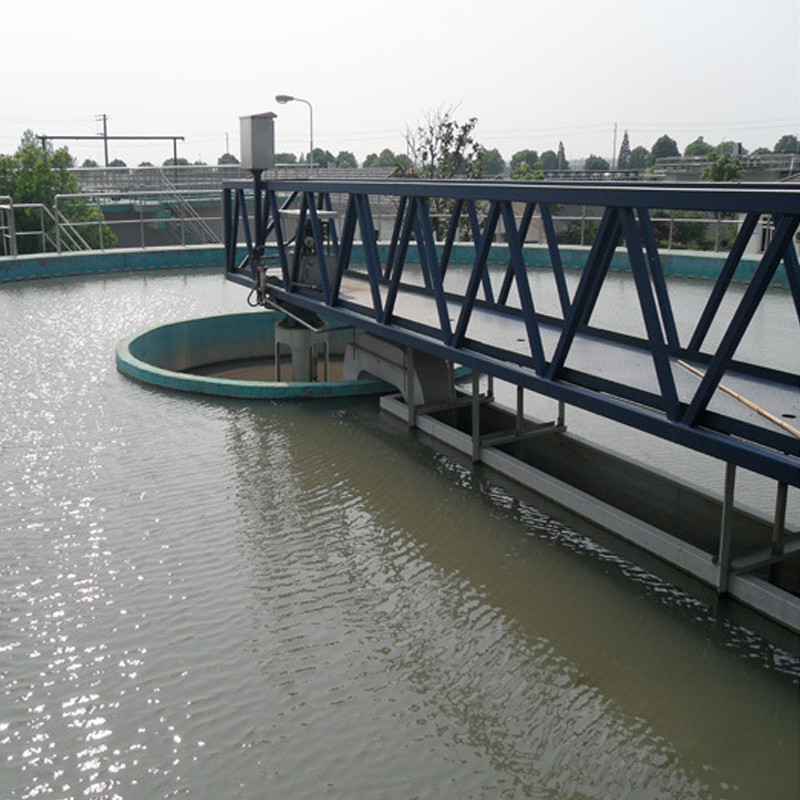

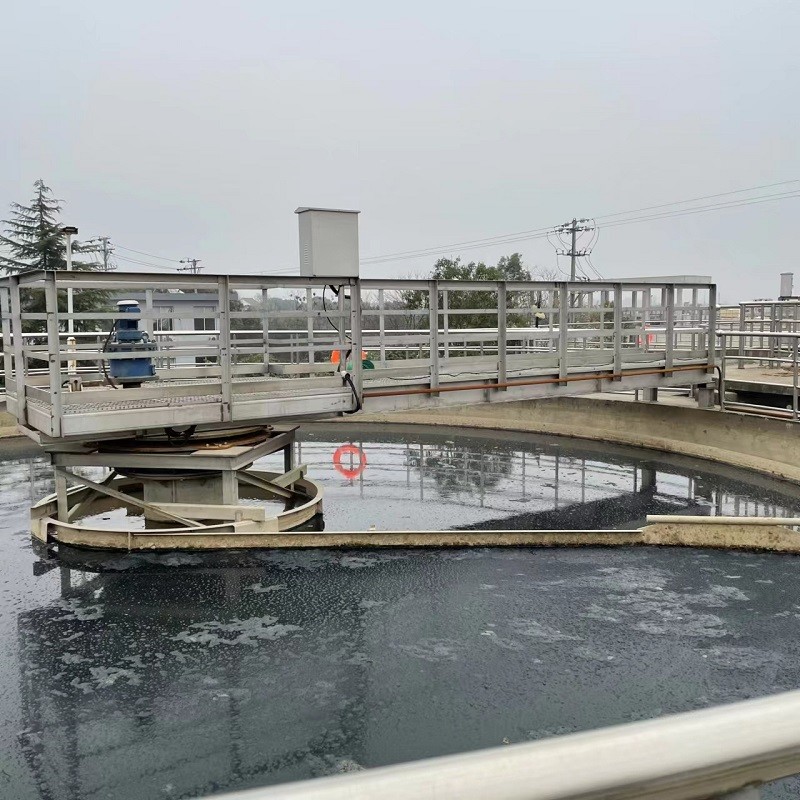

La machine entière se compose principalement de plein) pont de moitié (, dispositif d'entraînement, appui rotatoire central, bras mobile, grattoir de boue, écrémant le dispositif, le déversoir de l'eau et d'autres structures métalliques. L'équipement est très utilisé pour érafler et enlever la boue de grands et moyens réservoirs de sédimentation de flux radial. La structure est contrefort central, transmission périphérique, et dispositif d'enlèvement d'écume.
En même temps, l'équipement est également un équipement idéal de décharge de boue avec l'effet économiseur d'énergie remarquable et l'entretien quotidien commode.
Principe de fonctionnement
Grattoir périphérique de boue d'entraînement de demi pont : sortir d'eaux d'égout même du tuyau d'admission au centre de la piscine à la périphérie d'une façon radiale après diffusion par le cylindre de déviation. La boue suspendue est déposée au fond de la piscine après sédimentation. Le surnageant est déchargé du réservoir par le plat de déversoir de débordement, et la boue est éraflée de la périphérie de la piscine au carter de vidange central de boue par le plat de grattoir. La boue est déchargée de la piscine par le tuyau de décharge de boue selon la pression d'eau dans la piscine.
Caractéristiques du produit
1. La grande capacité de traitement peut sauver la surface au sol.
2. L'équipement a besoin seulement d'un moteur, qui sauve la consommation d'énergie et d'électricité.
3. La concentration en boue qui peut être éraflée est haute et l'effet de décharge de boue est bon.
4. Le grattoir a la structure simple, l'opération sûre et fiable et l'entretien commode.
5. bonne adaptabilité, facile de réaliser le contrôle complètement automatique.
Description d'ordre
1. Veuillez indiquer quand écrémer le dispositif, le plat de déversoir de débouché, la cloison d'écume et le réservoir de débouché sont exigés ;
2. indiquez les conditions de matériel, anti-corrosives, de moteur et de réducteur d'équipement ;
3. En passant commande, fournissez svp le dessin de processus de génie civil de la piscine et indiquez les dimensions détaillées.
Paramètre
| Number modèle/paramètres | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diamètre de piscine Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profondeur profonde de piscine H (m) | 3.5~4.5 (selon les besoins des utilisateurs) | |||||||||
| Profondeur d'eau de côté de piscine H2 (m) | 3.0~4.0 (selon les besoins des utilisateurs) | |||||||||
| Autour de la ligne vitesse v (m/min) | 2.0~3.0 | |||||||||
| Dimensions de marche de roue (millimètres) | Φ400x120 | Φ120x450 | ||||||||
| puissance du moteur N (kilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| taille d'installation (millimètres) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Selon les besoins des utilisateurs | |||||||||
| H3 | Selon les besoins des utilisateurs | |||||||||
| L | Selon les besoins des utilisateurs | |||||||||
| Autour de la pression P1 (KN) de roue | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Charge verticale de la plate-forme centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Charge centrale de la charge centrale P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 |
|
