Fabricant de grattoir à boues à entraînement central de réservoir de sédimentation des eaux usées 304 grattoir à boue en acier inoxydable

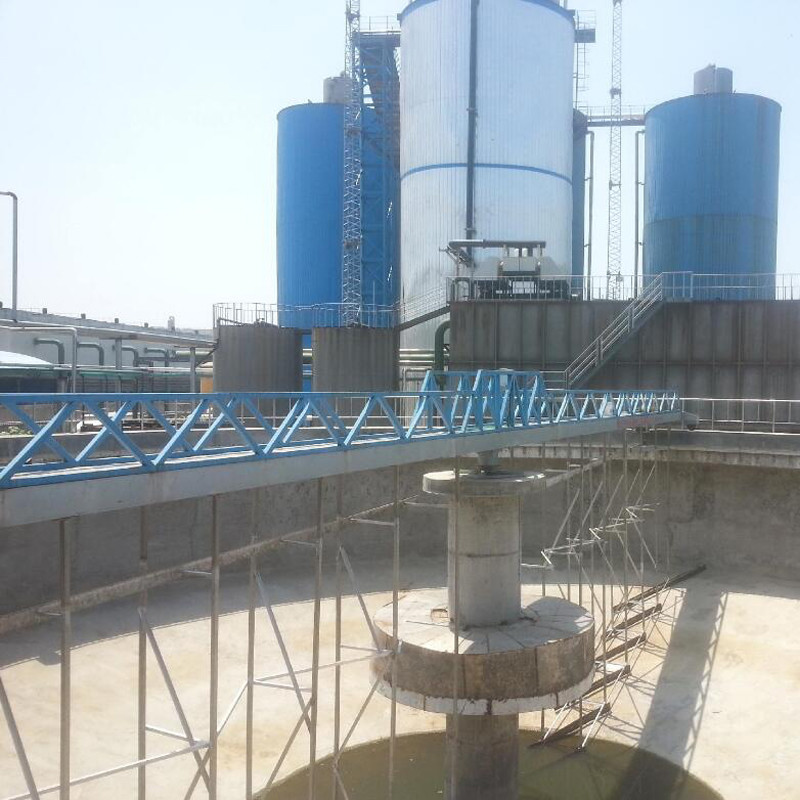

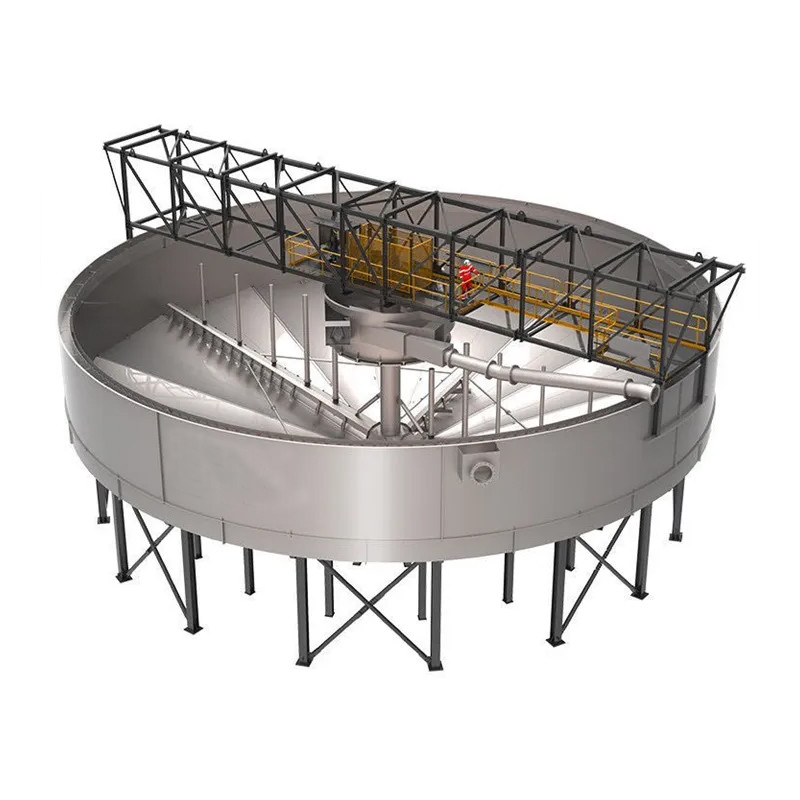

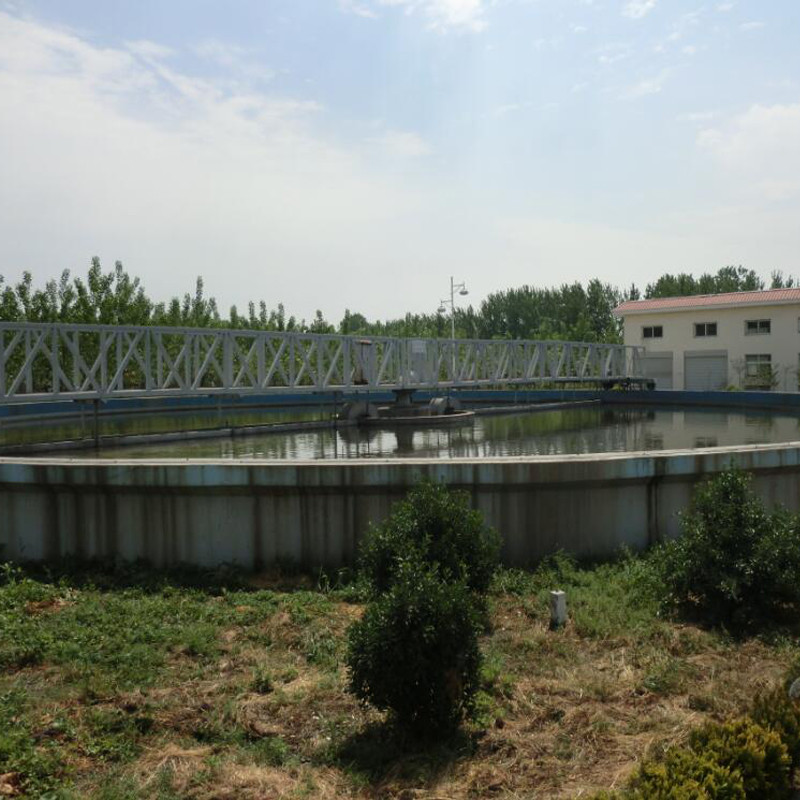

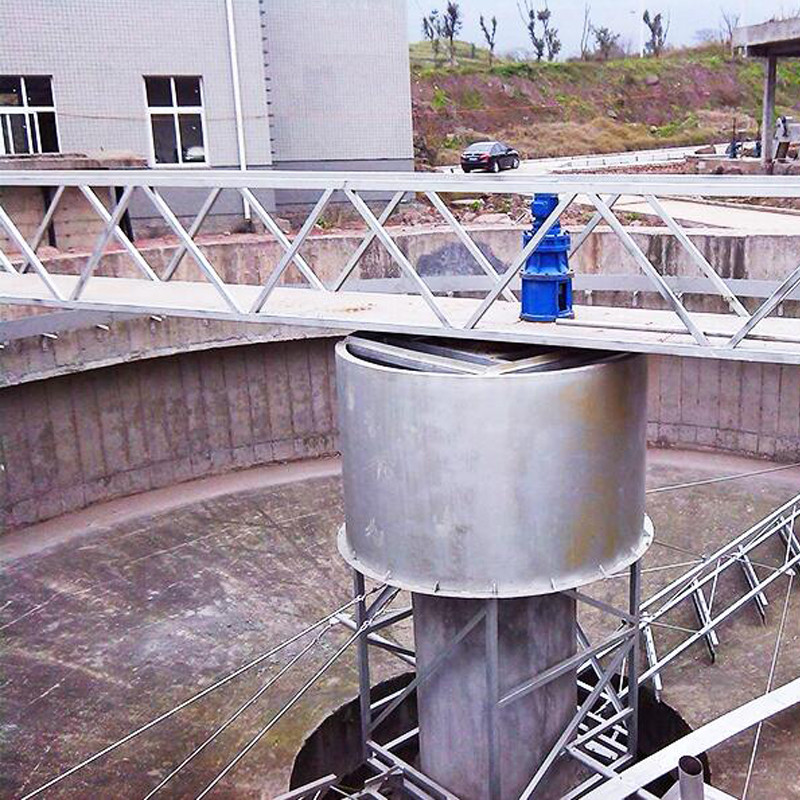

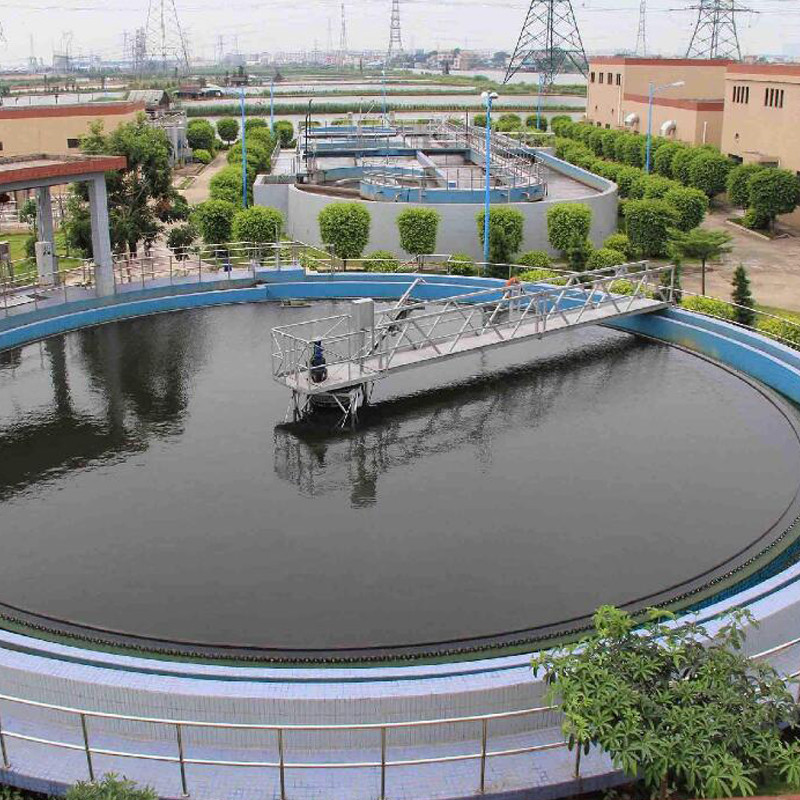

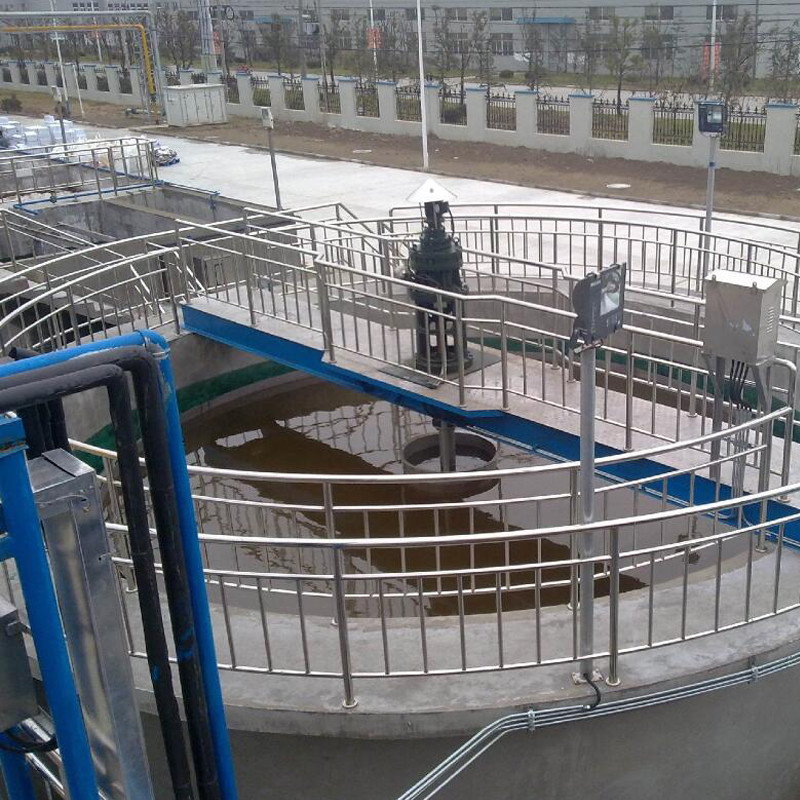

Le racleur de boue à entraînement central est applicable au raclage des boues et à la décharge du réservoir de sédimentation à écoulement radial (circulaire) d'un diamètre généralement inférieur à 18 m dans l'usine d'eau ou la station d'épuration dans le projet d'approvisionnement en eau et de drainage.Le grattoir à boue à entraînement central est principalement composé d'un dispositif d'entraînement, d'un arbre principal, d'une main courante, d'une poutre en acier, d'une barre de grille verticale, d'un support, d'un grattoir à boue, d'une plaque de déversoir, d'une tige de traction, d'un petit grattoir, d'un roulement sous-marin, d'un stabilisateur de débit, d'un boîtier de commande électrique et autres Composants.
Principe de fonctionnement
Les eaux usées s'écoulent dans le tambour de dérivation à partir du tuyau d'entrée pour la diffusion, puis s'écoulent uniformément dans l'environnement dans une direction radiale.Les boues en suspension se déposent au fond de la cuve après décantation.Le dispositif d'entraînement entraîne la rotation de la béquille centrale et entraîne la rotation du bras racleur et du racleur.Une fois que les boues autour du réservoir sont raclées vers le réservoir central de collecte des boues, elles sont évacuées du tuyau d'évacuation des boues à l'extérieur du réservoir par une pression statique à l'intérieur du réservoir.L'écume de surface de l'eau est écrémée sur le côté du réservoir par le dispositif d'écumage, puis elle est raclée dans le godet à scories par le racleur à scories et évacuée à l'extérieur du réservoir ;Le surnageant déborde vers le réservoir de sortie à travers la plaque de déversoir de sortie triangulaire, puis se décharge.
Application
Le racleur de boue à entraînement central peut être largement utilisé dans les projets de traitement des eaux usées dans les villes, l'industrie chimique, le textile léger, la métallurgie et d'autres industries.Le modèle d'utilité présente les avantages d'une structure raisonnable, d'une efficacité élevée, d'un fonctionnement et d'une maintenance pratiques, et constitue un projet de traitement des eaux usées idéal.
Caractéristiques principales
1. Le pont de travail est de type demi-pont et son matériau peut être une structure en acier au carbone ou en acier inoxydable
2. Le dispositif d'entraînement adopte la combinaison d'un réducteur à engrenages hélicoïdaux et d'un réducteur à vis sans fin pour assurer le couple et la vitesse de sortie et un effet de transmission élevé ;
3. Le réducteur est équipé d'un dispositif de protection contre les surcouples, dont le fonctionnement est sûr et fiable.
4. L'équipement est facile à utiliser et peut contrôler directement/à distance le fonctionnement de l'équipement ;
Paramètres
| Modèle | NL 3xL | NL 4.5xL | NL 5xL | NL 6xL |
| Largeur piscine B(m) | 3 | 4.5 | 5 | 6 |
| Longueur de piscine recommandée L(m) | 8 ~ 16 | 8 ~ 16 | 8 ~ 16 | 8 ~ 16 |
| Profondeur de piscine recommandée H(m) | 3.5 | 3.5 | 3.5 | 3.5 |
| Puissance motrice(Kw) | 2.2 | 2.2 | 2.2 | 3 |
| Vitesse de déplacement du racleur (m/min) | 1 | 1 | 1 | 1 |
| Espacement Scrch(m) | 2 | 2 | 2 | 2 |
| Turbidité de l'eau entrante (mg／L) | ≤500 | ≤500 | ≤500 | ≤500 |
