fabricant de grattoir de boue de réservoir de flottation à air de machine de grattoir de boue de style de pont en acier inoxydable 304

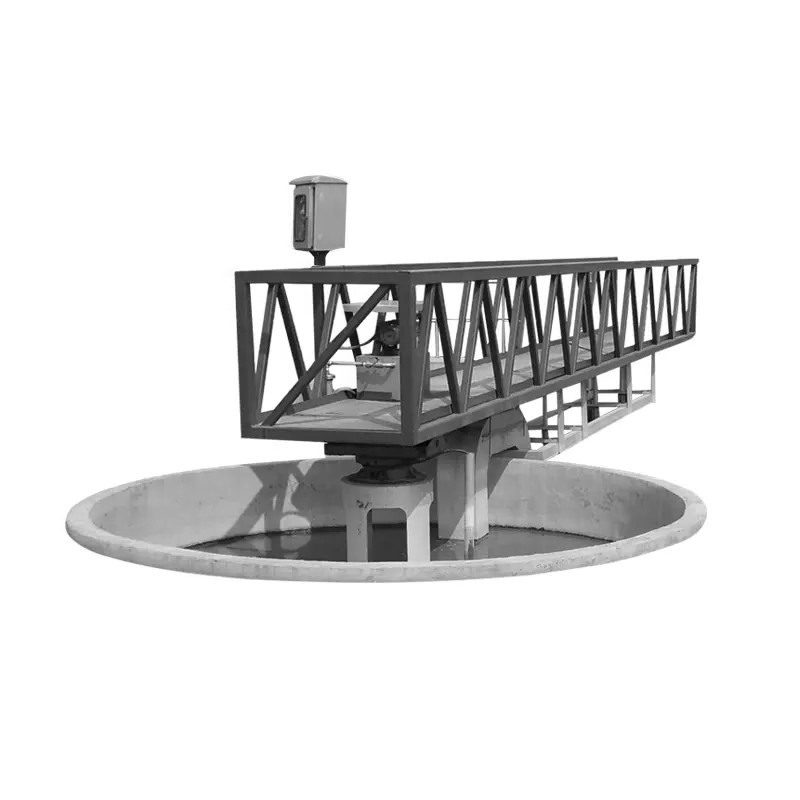

La machine périphérique d'aspiration de boue d'entraînement se compose principalement de pont fonctionnant (passage couvert y compris et escalator), conduit le dispositif, le récipient collecteur de boue, le dispositif d'aspiration de boue, le vide pompant et le système de dommages de siphon, le mécanisme rotatoire de fixation, l'ensemble de grattoir, écrémant le mécanisme, l'ensemble de seau de scories, la brosse de nettoyage de déversoir, l'armoire de commande, les attaches, les pièces de rechange, etc. se reliants tout.
Principe de fonctionnement
Le grattoir de boue et la machine périphériques d'aspiration érafle et rassemble la boue au récipient collecteur de boue centrale par le grattoir par la commande de décélération et la transmission du composant de suspension, et décharge la boue hors du réservoir par la pression ou la pompe hydrostatique. La décharge moyenne d'admission et de boue de l'eau sont adoptées, et le drainage environnant est adopté pour assurer l'écoulement d'eau uniforme. La décharge de boue d'aspiration d'individu avec la différence de niveau liquide est adoptée, et l'écume éraflant et déchargeant le dispositif et le dispositif de protection de surcharge sont fournies.
Caractéristiques du produit
1. Le pont fonctionnant adopte la structure de botte, qui est simple, stable et durable.
2. L'entretien est simple et commode, et le coût d'opération est bas.
3. Il y a beaucoup d'options pour le réducteur de transmission : structure montée, simple et compacte d'axe, entretien commode ; Le réducteur cycloidal de roue de goupille est bon marché et a l'efficacité élevée de transmission.
4. selon les besoins de l'utilisateur, la surface de marche de roue peut être faite en machiner la roue en caoutchouc (configuration standard), la roue en acier, la roue en nylon et le polyuréthane.
5. le grattoir de boue en spirale logarithmique de rendement élevé assure la fiabilité de la collection de boue.
6. Les composants électriques sont type, sûrs et fiables extérieurs, et peuvent être commandés aléatoirement et à distance.
7. L'équipement périphérique de grattoir de boue peut être fabriqué selon la taille spécifique de l'utilisateur. Des parties en contact avec l'eau peuvent être faites d'acier inoxydable.
Application
Le grattoir périphérique de boue d'entraînement peut être très utilisé dans des projets de traitement des eaux usées dans les villes, le produit chimique, le textile, la métallurgie et d'autres industries. Le modèle d'utilité a les avantages de la structure raisonnable, rendement élevé, fonctionnement et entretien commode, et est un projet idéal de traitement des eaux usées.
Paramètres de produit
|
Paramètre/modèle WidthΦ de piscine (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profondeur profonde de piscine H (m) | 3.5~4.5 (selon les besoins des utilisateurs) | |||||||||
| Profondeur d'eau de côté de piscine H2 (m) | 3.0~4.0 (selon les besoins des utilisateurs) | |||||||||
| Autour de la ligne vitesse V (m/min) | 1.8~2.2 | |||||||||
| Dimensions de marche de roue (millimètres) | 400x120 | 420x150 | ||||||||
| Puissance du moteur N (kilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| Taille d'installation (millimètres) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Selon les besoins des utilisateurs | |||||||||
| H3 | Selon les besoins des utilisateurs | |||||||||
| L | Selon les besoins des utilisateurs | |||||||||
| Autour de la pression P1 (KN) de roue | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Charge verticale de la plate-forme centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Charge centrale de la charge centrale P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
