Type à chaînes grattoir d'acier inoxydable du fabricant 304 de grattoir de boue de plat à chaînes de boue

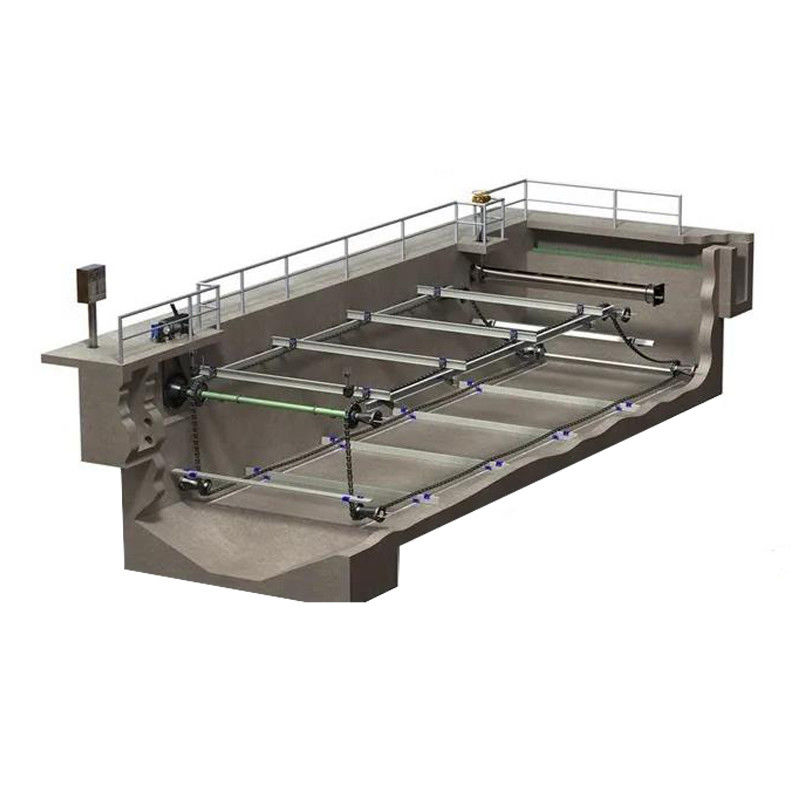

Le grattoir de boue à chaînes est un équipement de soutien pour le réservoir de sédimentation dans le traitement des eaux usées. Il est particulièrement conçu pour enlever la graisse, le colloïde et la boue au fond du réservoir des eaux d'égout industrielles et urbaines. Le grattoir à chaînes d'huile et le grattoir de boue sont caractérisés en ajustant des mesures sur les conditions locales, le contrôle flexible d'enlèvement de scories, l'opération stable, l'opération commode, l'entretien simple et la longue durée de vie.
Principe de fonctionnement
Le grattoir à chaînes de boue est utilisé pour enlever sans interruption les solides en suspension flottant sur la surface et la boue de l'eau au fond de la piscine. Le grattoir d'huile se déplace le long de la surface et du fond de piscine et pousse les solides en suspension de l'extrémité d'admission du niveau liquide à l'extrémité de débouché. Le grattoir du grattoir d'huile et du grattoir de boue est fixé aux deux extrémités de la chaîne, et le grattoir d'huile et le grattoir de boue sont conduits en conduisant le dispositif de transmission de pignon. Le mouvement de grattoir d'huile et de grattoir de boue le long de la largeur entière du réservoir d'érafler les polluants dans le réservoir de décharge de scories et la boue dans le seau de boue.
Caractéristiques de fonctionnement
1. La vitesse mobile du grattoir est modérée, qui a peu de perturbation aux eaux d'égout et favorise la sédimentation des solides en suspension.
2. Le grattoir fait le mouvement rotatoire continu dans la piscine, et n'a pas besoin de renverser dans les deux sens. Le dispositif d'entraînement est situé sur la plate-forme de la surface de piscine, ainsi la distribution d'énergie et l'entretien sont très simples.
3. Il peut également être employé comme écumoire de scories sans mécanisme supplémentaire.
Paramètre
| Number modèle/paramètres | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diamètre de piscine Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profondeur profonde de piscine H (m) | 3.5~4.5 (selon les besoins des utilisateurs) | |||||||||
| Profondeur d'eau de côté de piscine H2 (m) | 3.0~4.0 (selon les besoins des utilisateurs) | |||||||||
| Autour de la ligne vitesse v (m/min) | 2.0~3.0 | |||||||||
| Dimensions de marche de roue (millimètres) | Φ400x120 | Φ120x450 | ||||||||
| puissance du moteur N (kilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| taille d'installation (millimètres) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Selon les besoins des utilisateurs | |||||||||
| H3 | Selon les besoins des utilisateurs | |||||||||
| L | Selon les besoins des utilisateurs | |||||||||
| Autour de la pression P1 (KN) de roue | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Charge verticale de la plate-forme centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Charge centrale de la charge centrale P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
