Équipement central de traitement des eaux usées d'efficacité de High de fabricant de grattoir de boue d'entraînement de plein pont
Le grattoir central de boue d'entraînement s'applique largement à la boue éraflant et déchargeant du réservoir de sédimentation de flux radial (circulaire) avec un diamètre de généralement pas plus de 18m dans la plante aquatique ou la station d'épuration dans le projet d'approvisionnement et de drainage en eau. Il a la structure raisonnable, rendement élevé, fonctionnement et entretien commode, et est un soutien idéal de projet de traitement des eaux usées.
Principe de fonctionnement

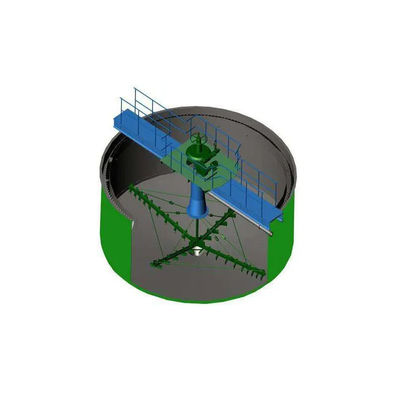

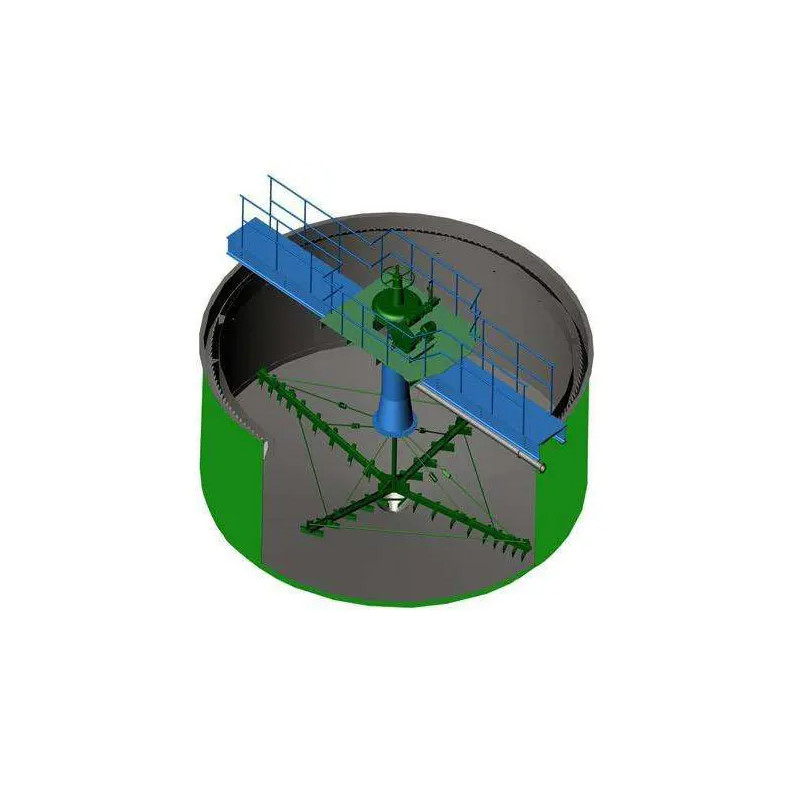

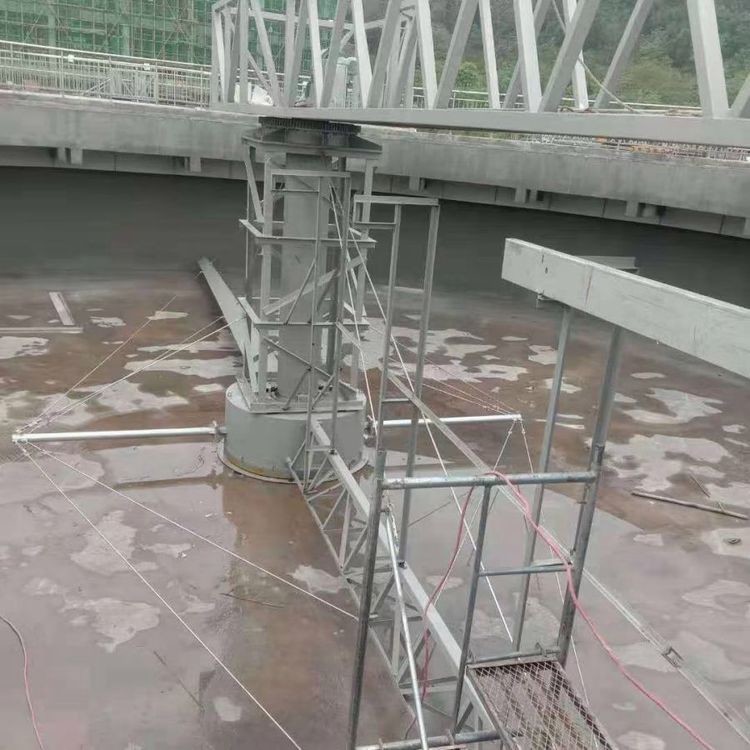

Le grattoir central de boue d'entraînement adopte le type central d'entraînement et de suspension. Après les écoulements d'eaux d'égout dans le tambour de déviation du tuyau d'admission sous le pont fonctionnant et répand, il entre même dans une façon radiale dans la périphérie. La boue suspendue est déposée au fond du réservoir après sédimentation. Le dispositif d'entraînement conduit l'axe vertical central pour tourner, et conduit le bras de grattoir et le grattoir de boue pour tourner. Après que la boue soit éraflée de la périphérie du réservoir au récipient collecteur de boue centrale, elle est déchargée du réservoir par le tuyau de décharge de boue par la pression hydrostatique dans le réservoir, l'écume sur la surface de l'eau est écrémée au côté de piscine par le dispositif de écrémage rotatoire, et a puis éraflé dans le seau de scories par le grattoir et déchargé hors de la piscine ; Les débordements surnageants dans le canal de débouché et est déchargés par le plat triangulaire de déversoir de débouché.
Attention d'opération
1. Préparations avant de commencer : vérifiez si le réducteur est rempli au niveau d'huile normal, s'il y a les corps étrangers coincés sur la surface de l'eau par la partie courante, et il ne devrait y avoir aucun bloc en bois ou d'autres corps étrangers, afin d'éviter l'échec lors du fonctionnement.
2. reliez l'alimentation d'énergie de moteur et vérifiez la direction positive et négative.
3. L'huile dans le réducteur doit être une fois par mois après utilisation changé, et seulement une fois par an ensuite.
4. Pendant le fonctionnement de l'équipement, l'attention sera prêtée à si l'opération est normale. Si n'importe quel problème est trouvé, arrêtez l'opération pour l'inspection.
Paramètres de produit
|
Paramètre/modèle WidthΦ de piscine (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profondeur profonde de piscine H (m) | 3.5~4.5 (selon les besoins des utilisateurs) | |||||||||
| Profondeur d'eau de côté de piscine H2 (m) | 3.0~4.0 (selon les besoins des utilisateurs) | |||||||||
| Autour de la ligne vitesse V (m/min) | 1.8~2.2 | |||||||||
| Dimensions de marche de roue (millimètres) | 400x120 | 420x150 | ||||||||
| Puissance du moteur N (kilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| Taille d'installation (millimètres) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Selon les besoins des utilisateurs | |||||||||
| H3 | Selon les besoins des utilisateurs | |||||||||
| L | Selon les besoins des utilisateurs | |||||||||
| Autour de la pression P1 (KN) de roue | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Charge verticale de la plate-forme centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Charge centrale de la charge centrale P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
