Grattoir de boue à chaînes de plat de Chain de fabricant de grattoir de boue de traction d'acier inoxydable pour le réservoir de sédimentation
Le type à chaînes grattoir de boue est principalement employé pour érafler et enlever le sédiment au fond du réservoir de sédimentation (rectangulaire) horizontal, particulièrement le réservoir de sédimentation, le séparateur d'huile, réservoir de sédimentation primaire et d'autres réservoirs rectangulaires dans le projet de traitement des eaux usées. Il peut également écrémer l'huile et l'écume de flottement sur la surface liquide. Le type à chaînes grattoir de boue a la structure simple, une machine est installation universelle et commode, fonctionnement et entretien, opération sûre et fiable, etc.
Composition structurelle

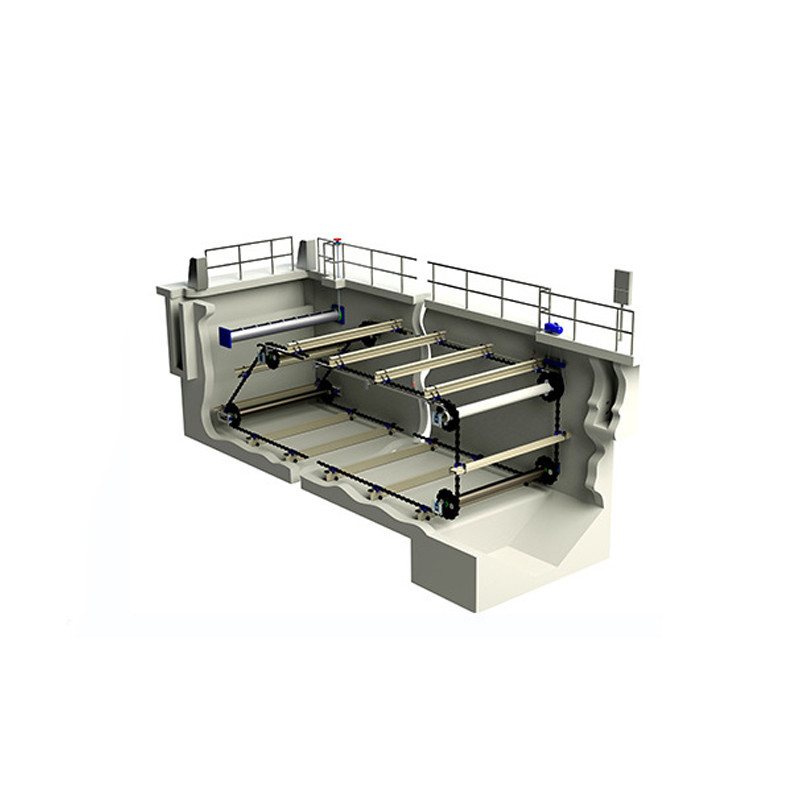

L'écumoire de plat à chaînes, le grattoir de sable, le grattoir de boue et l'écumoire de scories se composent principalement de dispositif d'entraînement de décélération fixe sur la terre, la chaîne de traction avec l'ensemble de grattoir dans la piscine, les paires de couronne d'entraînement, le dispositif de tension et le dispositif de protection de sécurité.
Principe de fonctionnement

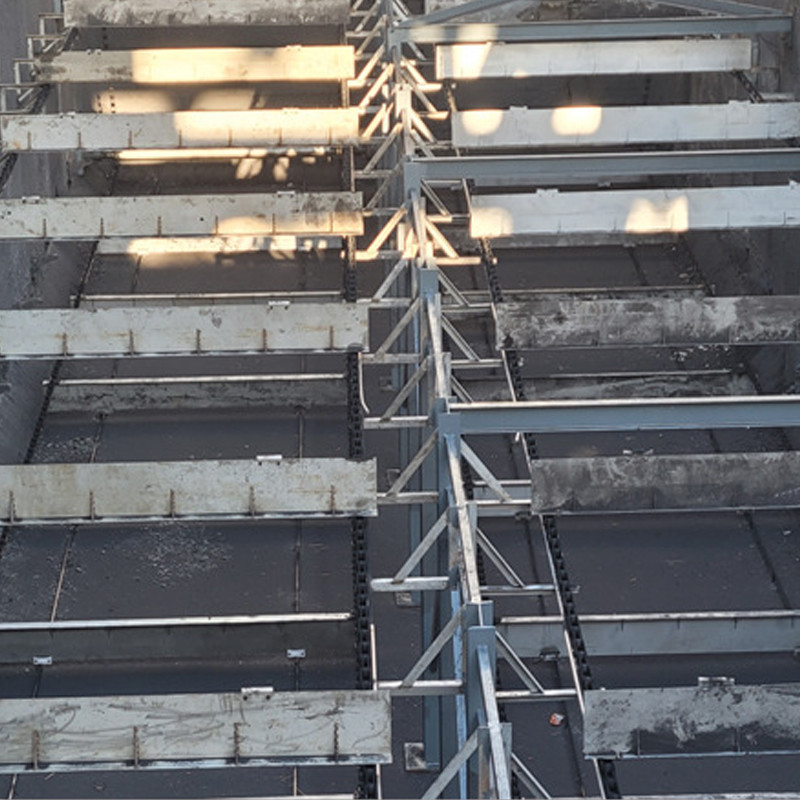

Le dispositif de ralentissement d'entraînement du type grattoir de plat à chaînes de boue transmet la puissance à la chaîne d'entrave par les paires de roue à chaînes de conduire le grattoir pour tourner directionnellement et sans interruption le long des rails de guide supérieurs et inférieurs de la piscine. Pendant l'opération, le grattoir érafle le sable sur le plancher de piscine et la boue d'huile sur la surface de piscine dans le récipient collecteur de boue et le tuyau de décharge de scories pour les décharger hors de la piscine.
Caractéristiques d'équipement
1. La chaîne spéciale est employée pour la transmission fiable.
2. l'incidence imperméable est adoptée, avec la longue durée de vie.
3. La structure est raisonnable et l'opération est stable.
L'éraflure de 4 sables est complète et efficace.
5. La vitesse mobile du grattoir est modérée, qui a peu de perturbation aux eaux d'égout et favorise la sédimentation des solides en suspension.

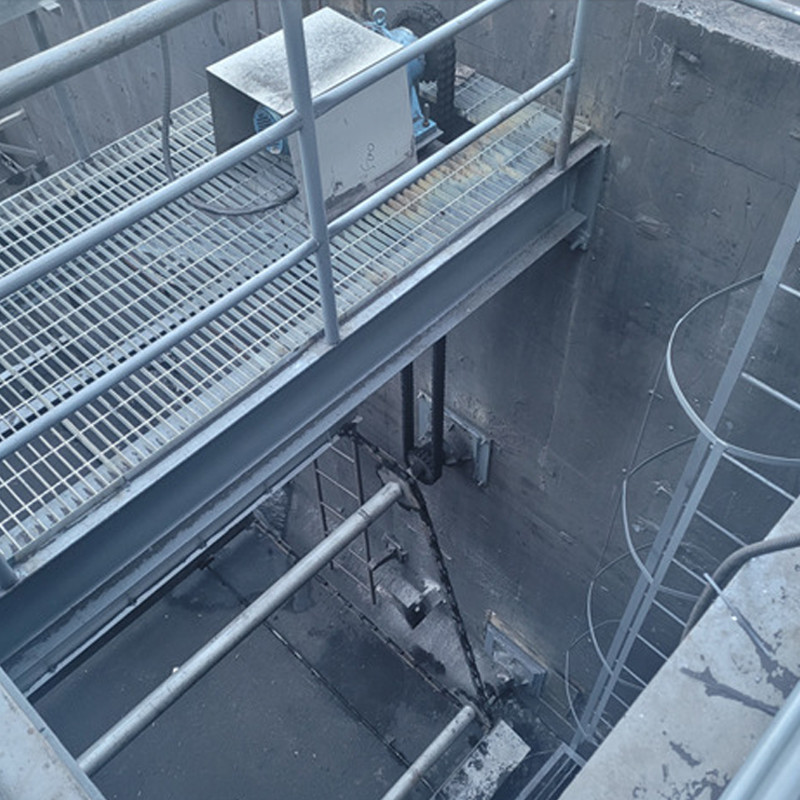

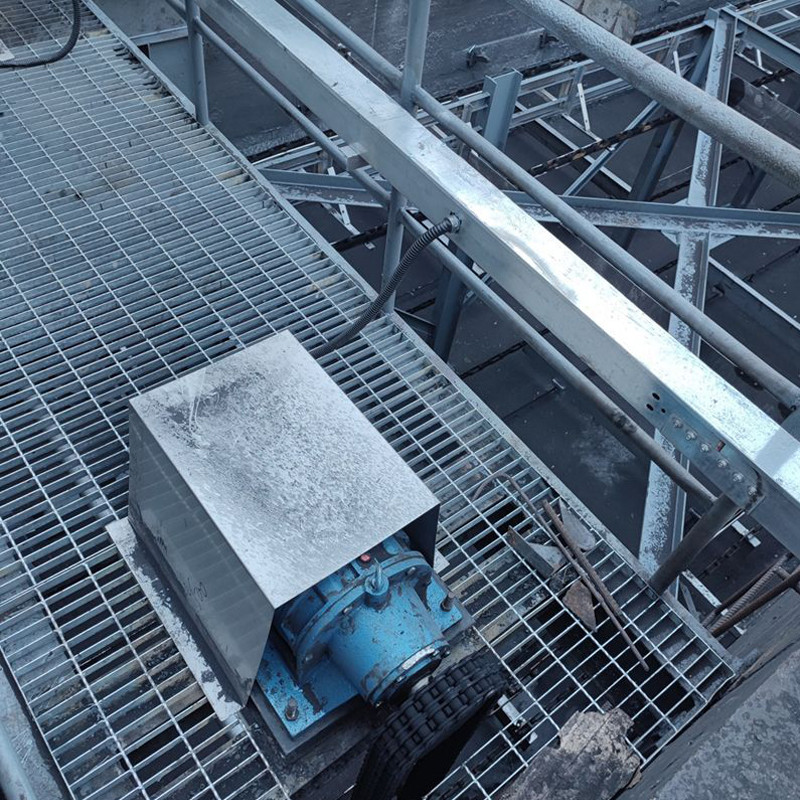

6. Le grattoir fait le mouvement rotatoire continu dans la piscine sans renverser. Le dispositif d'entraînement est situé sur la plate-forme sur le dessus de la piscine, ainsi la distribution d'énergie et l'entretien sont très simples
7. Il peut également être employé comme écumoire de scories sans mécanisme supplémentaire.
Paramètre
| Number modèle/paramètres | ZBG-16 | ZBG-20 | ZBG-25 | ZBG-30 | ZBG-35 | ZBG-40 | ZBG-45 | ZBG-50 | ZBG-55 | |
| Diamètre de piscine Φ (m) | 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | |
| Profondeur profonde de piscine H (m) | 3.5~4.5 (selon les besoins des utilisateurs) | |||||||||
| Profondeur d'eau de côté de piscine H2 (m) | 3.0~4.0 (selon les besoins des utilisateurs) | |||||||||
| Autour de la ligne vitesse v (m/min) | 2.0~3.0 | |||||||||
| Dimensions de marche de roue (millimètres) | Φ400x120 | Φ120x450 | ||||||||
| puissance du moteur N (kilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| taille d'installation (millimètres) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| Φ2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 5000 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 600 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Selon les besoins des utilisateurs | |||||||||
| H3 | Selon les besoins des utilisateurs | |||||||||
| L | Selon les besoins des utilisateurs | |||||||||
| Autour de la pression P1 (KN) de roue | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Charge verticale de la plate-forme centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Charge centrale de la charge centrale P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
