réservoir de sédimentation pont d'entraînement de station d'épuration de pleins de grattoir central de boue et grattoir de boue de pont de moitié

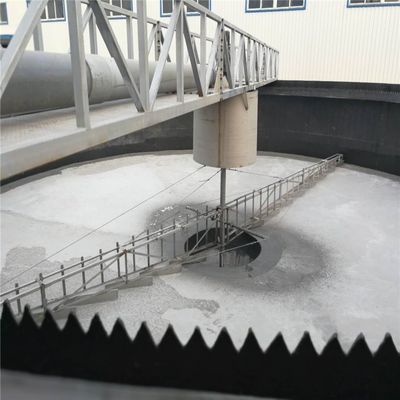

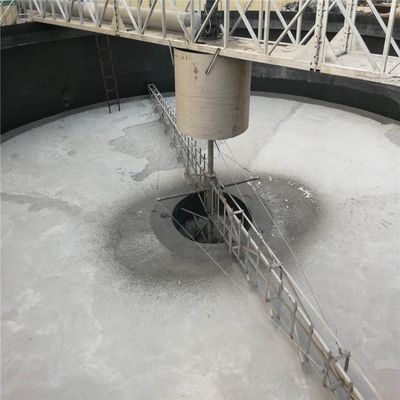

Le grattoir central de boue d'entraînement s'applique à la boue éraflant et déchargeant du réservoir de sédimentation de flux radial (circulaire) avec un diamètre généralement non plus grand que 18m dans la plante aquatique ou la station d'épuration dans le projet d'approvisionnement et de drainage en eau. La boue est éraflée au récipient collecteur de boue centrale par le grattoir par la commande de décélération et à la transmission du composant de suspension, et déchargée hors du réservoir par la pression ou la pompe hydrostatique.
Principe de fonctionnement
L'eau non traitée des écoulements centraux de grattoir de boue d'entraînement au réservoir de débordement autour de la piscine après avoir été distribué par le tambour central d'alimentation en eau. Avec la diminution du débit, les solides en suspension du corps de l'eau sont séparés et arrangés au fond de la piscine. Le surnageant est déchargé du réservoir de débordement par le plat de déversoir de débordement.
Caractéristiques d'équipement
1. La pièce de transmission adopte double la protection électrique et mécanique de surcharge, qui rend l'opération plus sûre et fiable.
2. La partie sous-marine est faite d'acier inoxydable, qui a une longue durée de vie de résistance à la corrosion.
3. L'effet de l'éraflure de boue est bon, et la teneur en eau de la boue déchargée est basse.
Paramètres de produit
|
Paramètre/modèle WidthΦ de piscine (m) |
ZBGX-16 | ZBGX-20 | ZBGX-25 | ZBGX-30 | ZBGX-35 | ZBGX-40 | ZBGX-45 | ZBGX-50 | ZBGX-55 | |
| 16 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | ||
| Profondeur profonde de piscine H (m) | 3.5~4.5 (selon les besoins des utilisateurs) | |||||||||
| Profondeur d'eau de côté de piscine H2 (m) | 3.0~4.0 (selon les besoins des utilisateurs) | |||||||||
| Autour de la ligne vitesse V (m/min) | 1.8~2.2 | |||||||||
| Dimensions de marche de roue (millimètres) | 400x120 | 420x150 | ||||||||
| Puissance du moteur N (kilowatts) | 0,37 | 0,55 | 0,75 | |||||||
| Taille d'installation (millimètres) | Φ1 | 1100 | 1100 | 1200 | 1200 | 1500 | 1500 | 1800 | 1800 | 1800 |
| 2 | 2500 | 2500 | 2500 | 3500 | 4000 | 4500 | 5000 | 5500 | 6000 | |
| Φ3 | 2600 | 3000 | 3800 | 4500 | 4500 | 4500 | 5000 | 6000 | 6000 | |
| Φ4 | 2100 | 2300 | 3500 | 4000 | 4000 | 4000 | 4500 | 4500 | 4500 | |
| H2 | 500 | 500 | 009 | 760 | 760 | 760 | 760 | 760 | 760 | |
| B | Selon les besoins des utilisateurs | |||||||||
| H3 | Selon les besoins des utilisateurs | |||||||||
| L | Selon les besoins des utilisateurs | |||||||||
| Autour de la pression P1 (KN) de roue | 9,0 | 11,5 | 15 | 19 | 22 | 25 | 28 | 30 | 32 | |
| Charge verticale de la plate-forme centrale P2 (KN) | 17 | 23 | 30 | 37 | 82 | 100 | 112 | 122 | 175 | |
| Charge centrale de la charge centrale P3 (KN) | 9,5 | 13 | 17 | 22 | 28 | 28 | 30 | 32 | 40 | |
