Buse de rinçage spéciale et dispositif anti-colmatage Machine intégrée d'épaississement et de déshydratation en acier inoxydable
À nos précieux clients :
Nous sommes spécialisés dans la fabrication d'une gamme complète d'équipements de traitement des eaux usées. Si vous avez des questions, n'hésitez pas à nous contacter. Merci.
Application

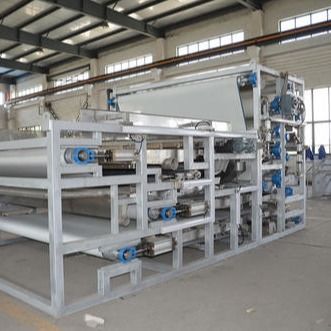

La machine intégrée d'épaississement et de déshydratation des boues à bande de type DNT est conçue pour le traitement efficace des boues excédentaires et des boues mixtes provenant des procédés biochimiques dans les stations d'épuration municipales. Elle est également largement utilisée pour la déshydratation des boues dans diverses industries, notamment la fabrication, le cuir, le textile, la chimie et la transformation des aliments.
Structure et principe de fonctionnement
La machine intègre un épaississeur de boues et une unité de déshydratation, construits avec des buses de rinçage en acier inoxydable anti-colmatage et des dispositifs de nettoyage spécialisés pour assurer un fonctionnement continu et stable.
Après conditionnement chimique avec un coagulant, les boues sont soigneusement mélangées dans un mélangeur et dirigées vers la zone de déshydratation par gravité. Ici, l'eau libre se sépare rapidement des boues à travers les interstices de la bande filtrante et est collectée dans le réservoir de collecte d'eau.
Les boues préliminairement épaissies entrent ensuite dans une section de pré-pression en forme de coin, où elles sont réparties uniformément et doucement comprimées pour libérer davantage d'humidité. Par la suite, les boues passent à la section de pressage multi-rouleaux en forme de S. Prises en sandwich entre les bandes filtrantes supérieure et inférieure, elles subissent des forces de cisaillement et une pression répétées de rouleaux de diamètres variables, améliorant considérablement l'efficacité de la déshydratation et formant des gâteaux de boues fermes.
Enfin, le gâteau déshydraté est retiré par un racleur et transporté pour être éliminé. Les bandes filtrantes sont automatiquement nettoyées à l'aide de buses de rinçage à haute pression pour éviter le colmatage, assurant ainsi des performances constantes et une longue durée de vie.
| Paramètre / modèle | DNT-500 | DNT-1000 | DNT-1500 | DNT-2000 | DT-2500 | DNT-3000 | |
| Filtre - largeur de bande b(mm) | 500 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| Capacité de traitement Q(m3／h) | 5~10 | 10~20 | 20~30 | 30~40 | 40~60 | 60~80 | |
| Dimension hors tout (BxLxH) | 1200x5160x2350 | 1700x5160x2350 | 2200x5160x2570 | 2700x5160x2570 | 3200x5300x2570 | 3700x5300x2570 | |
|
Vitesse de fonctionnement de la bande filtrante V(m／min) Puissance du moteur de concentration N1(KW) |
3.0～15 (section d'enrichissement), 1.2～6.0 (période de déshydratation) | ||||||
| 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | ||
| Puissance du moteur de déshydratation N2(KW) | 0.75 | 1.1 | 2.2 | 3.0 | 3.0 | 5.0 | |
| Hauteur de décharge de la recharge h(mm) | 1250 | 1250 | 1500 | 1500 | 1800 | 1800 | |
| Eau de lavage |
Consommation d'eau (m3／h) |
4.0 | 7.5 | 12.0 | 15.0 | 25.0 | 30.0 |
| Jauge d'eau(MPa) | ≥0.5 | ||||||
| Air comprimé |
Consommation de gaz (m3／h) |
0.3 | 0.3 | 0.4 | 0.4 | 0.4 | 0.4 |
| Pression(MPa) | ≥0.7 | ||||||
| Teneur en eau d'alimentation(％) | 99.61/99.0 | ||||||
| Taux d'humidité du gâteau de boue (％) | 80/78 | ||||||
| Boue sèche(kgds／h·m) | 110~130 | ||||||
| Charge hydraulique (m3／h·m) | 22~26/12~16 | ||||||
| Taille d'installation (ww) | B1 | 1850 | 2450 | 2950 | 3450 | 3950 | 4450 |
| B2 | 1350 | 1950 | 2450 | 2950 | 3450 | 3950 | |
| B3 | 1150 | 1750 | 2250 | 2750 | 3250 | 3750 | |
| B4 | 950 | 1450 | 1950 | 2450 | 2950 | 3450 | |
| B5 | 800 | 1300 | 1800 | 2300 | 2800 | 3300 | |
| L1 | 5300 | 5300 | 5650 | 5650 | 5850 | 5850 | |
| L2 | 250 | 250 | 250 | 250 | 300 | 300 | |
| L3 | 4600 | 4600 | 4950 | 4950 | 5050 | 5050 | |
| H1 | 200 | 200 | 250 | 250 | 250 | 250 | |
| H2 | 150 | 150 | 150 | 150 | 150 | 150 | |
| H3 | 300 | 300 | 300 | 300 | 300 | 300 | |
Principales caractéristiques
1. L'entraînement du moteur peut être réglé en continu, et la vitesse de fonctionnement peut être ajustée à tout moment, avec une forte adaptabilité.
2. Une buse de rinçage spéciale et un dispositif anti-colmatage rendent la bande filtrante propre.
3. Le rouleau de la tête de déshydratation adopte une rainure de drainage en forme de T, et l'eau pressée s'écoule rapidement.
4. La section de déshydratation par gravité est inclinée, et la charge statique des boues est augmentée, ce qui peut améliorer l'effet de déshydratation et faire en sorte que les boues soient complètement épaissies avant le pressage.
5. L'ensemble de la machine a une structure compacte, une correction automatique de la bande filtrante, un faible bruit de fonctionnement, une faible consommation d'énergie, une faible dose, un bon effet de déshydratation et un faible coût d'exploitation.
Emballage et livraison
1. Emballage étanche selon la norme d'exportation internationale par conteneur de 20 pieds, 40 pieds, 40hp. Les raccords d'équipement, le moteur électrique et l'armoire d'alimentation seront emballés dans une caisse en bois ou une boîte en fer. Les autres équipements seront emballés avec un tissu plastique à rayures de couleur.
2. La taille de l'ensemble de la machinerie de l'usine est généralement grande, nous utiliserons donc un tissu imperméable pour les emballer tous. Le moteur, la boîte de vitesses ou d'autres pièces facilement endommagées, nous les mettrons dans une boîte. Nous avons un service d'expédition professionnel, ils feront de leur mieux pour économiser la quantité de votre conteneur.
FAQ :
Q : Offrez-vous un service après-vente ?
R : Support technique vidéo, support en ligne, pièces de rechange, Service de réparation et de maintenance sur site
Q : Quelle est la durée de votre garantie ?
R : 2 ans après l'arrivée des marchandises. Pendant cette période, tant qu'il ne s'agit pas d'un dommage causé par l'homme, nous envoyons gratuitement les pièces endommagées.
Q : Qu'en est-il de votre temps de production ? Quel type de transport proposez-vous ?
R : Dans les 30 jours suivant le versement d'un acompte. Air, terre et mer.
Q : Quel type de paiement acceptez-vous ?
R : T/T, L/C, Paypal, espèces, D/P, D/A, Unionpay
